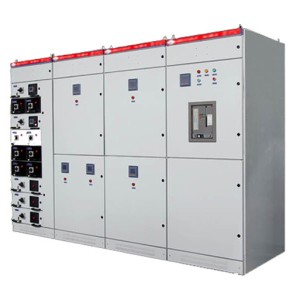

MNS tegangan rendah switchgear ditarik balik

Seri tipe ekstraksi gabungan switchgear tegangan rendah (selanjutnya disebut sebagai switchgear). Sangat cocok untuk A:C 50 ~ 60HZ, tegangan kerja A:C 380V. V., tegangan isolasi 660V. V., 1600KV. V.A: dan di bawah Sistem daya dari transformator distribusi digunakan sebagai distribusi daya, daya, pencahayaan, kompensasi daya reaktif, pusat kontrol motor, dan kabinet standar dirancang dengan solusi tetap dan sistem campuran skema ekstraksi untuk memenuhi berbagai kebutuhan mayoritas pengguna.

2 Syarat Penggunaan

2. 1. Suhu udara sekitar tidak lebih tinggi dari 40 ° C, dan suhu rata-rata dalam 24 jam tidak lebih tinggi dari 35 ° C dan tidak lebih rendah dari -5 ° C;

2. 2. Udara bersih, dan kelembaban relatif tidak melebihi 50% pada suhu maksimum 40 ° C, dan kelembaban relatif yang lebih tinggi diizinkan pada suhu yang lebih rendah, seperti 90% pada 20 ° C;

2. 3. Tempat-tempat tanpa api, bahaya ledakan, debu serius, korosi kimia dan getaran kekerasan;

2. 4. Ketinggian tidak melebihi 2000m;

2. 5 Switchgear cocok untuk transportasi dan penyimpanan pada suhu berikut, -25 ° C ~ 55 ° C, dan tidak lebih dari 70 ° C dalam waktu singkat (tidak lebih dari 24 jam);

2. Jika kondisi penggunaan di atas tidak dapat dipenuhi, pengguna dan produsen harus bernegosiasi dan memecahkan masalah.

3 Karakteristik struktural

Kerangka dasar switchgear adalah struktur perakitan gabungan, yang semuanya diikat dan dihubungkan dengan sekrup, ditambah pintu, partisi, dukungan dan busbar, laci dan komponen listrik untuk membentuk switchgear lengkap dengan karakteristik berikut::

3. 3. 1. Dimensi eksternal dari bingkai dan bagian dan ukuran lubang diubah sesuai dengan modulus E = 20mm;

3. 3. 2 Karena semua bagian struktural dari bingkai diikat dan dihubungkan dengan sekrup, yang menghindari deformasi dan tekanan pengelasan, meningkatkan presisi, memiliki fleksibilitas yang kuat, penerapan yang baik, dan memiliki kekuatan mekanis yang besar, sepenuhnya memenuhi berbagai persyaratan kinerja dan perubahan switchgear;

3. 3. 3 Dalam skema MCC, switchgear dibagi menjadi tiga area (ruang), area busbar, area peralatan listrik dan area kabel, dan ketiga area dipisahkan oleh pelat baja untuk memastikan operasi normal garis dan secara efektif mencegah perluasan kesalahan.

3. 3. 4 Dalam solusi PC, mekanisme manual pemutus sirkuit A:H dan ME menonjol keluar dari pintu, dan tidak perlu membuka panel pintu saat beroperasi dengan tangan, yang aman dan nyaman;

3. 3. 5 Dalam skema tetap, yaitu, karakteristik skema tetap seperti kesederhanaan, kepraktisan, dan biaya rendah dipertahankan, dan memiliki bentuk penampilan yang sama seperti kotak laci, dan interiornya juga dibagi menjadi area jalur bus, area peralatan listrik dan area kabel, dan ketiga area juga dipisahkan oleh pelat baja atau pelat isolasi, yang aman dan dapat diandalkan, dan adalah peralatan yang ideal untuk menggantikan produk-produk tetap lama di China.

3. 3. 6 laci kabinet MCC memiliki empat ukuran standar, mereka adalah 200, 300, 400, 600, struktur ringan, perakitan mudah, akurasi dimensi tinggi, dapat diubah dengan desain dan persyaratan pengguna, unit laci memiliki interchangeability yang baik, dan memiliki posisi kerja dan posisi pemisahan, pegangan dapat dikunci oleh gembok, dalam posisi pemutusan yang ditentukan;

3. 3. 7 Switchgear dirancang untuk dua jenis catu daya dan konsumsi sistem distribusi tiga fase empat-kawat dan tiga fase lima-kawat, kawat N bus netral dan kawat PE bus grounding pelindung dipasang di sisi bawah lemari, dan ujung outlet terhubung dengan busbar, sehingga pengguna dapat menghubungkan kabel dengan sangat nyaman.

3. 3. 8 Untuk memastikan kontinuitas grounding yang dapat diandalkan, semua komponen umum seperti rel laci di lemari galvanis;

3. 3. 9 Tanpa mengurangi tingkat perlindungan shell, bagian atas kabinet saklar dilengkapi dengan penutup mesh ventilasi alami.

Singkatnya, switchgear mengadopsi imitasi kabinet dan struktur rak canggih asing, dengan kekuatan mekanik yang tinggi dan tingkat standardisasi yang tinggi, dan kepatuhan keseluruhan dengan standar internasional IEC439 dan standar nasional GB7251, dan tingkat pelindungnya memenuhi IP3X di GB4208, yang setara dengan IP30 IP30 IP30 di IEC529.

4 Perhatian khusus harus diberikan kepada situasi berikut dalam desain dan pemilihan produk:

4. 4. 4. 4. 1 Total ketinggian produk adalah 2200mm, bagian atas adalah busbar, bagian tengah adalah ketinggian pemasangan komponen listrik, yang tertinggi adalah 1800mm, dan bagian bawah skema pemasangan harus dikurangi dengan 200mm, maksimum adalah 1600mm (kecuali skema yang diberikan 1800mm).

4. 4. 4. 4. A:da empat jenis lebar kabinet: 400, 600, 800, 1000, dalam skema tetap harus memperhatikan apakah lebar kabinet sama ketika skema yang berbeda dipilih dalam kabinet, skema lebar kabinet yang berbeda tidak dapat digabungkan dalam kabinet, kecuali skema yang lebih sempit diizinkan untuk digabungkan dalam kabinet yang lebih luas, dalam skema laci kecuali untuk A:H, ME, Skema switch DWX15, yang lainnya adalah 600mm, lebarnya tidak dapat dikombinasikan dengan skema lebar yang berbeda.

4. 4. 4. 4. Kedalaman dari 3 lemari adalah 800mm, tetapi ketika garis atas dan keluar semuanya 1000mm, kecuali untuk lemari yang masuk.

4. 4. 4. 4. 4 A:da batas kapasitas yang berbeda-beda dalam setiap skema standar. Setelah kombinasi dari setiap skema kabinet, perlu untuk menandai nomor proyek, model dan spesifikasi komponen listrik, jenis operasi saklar dan diagram kombinasi switchgear, dalam skema sirkuit tunggal standar, saklar dilengkapi dengan saling terkait mekanis, sehingga saklar hanya dapat membuka panel pintu ketika terputus, switch dan perhatian khusus harus dibayarkan kepada pemilihan model saklar dalam desain dan pemilihan untuk memastikan persyaratan kinerja perangkat distribusi daya secara keseluruhan.

5 Parameter Teknis (lihat Tabel 1)

Parameter teknis switchgear (Tabel 1)

6. Dimensi-dimensi

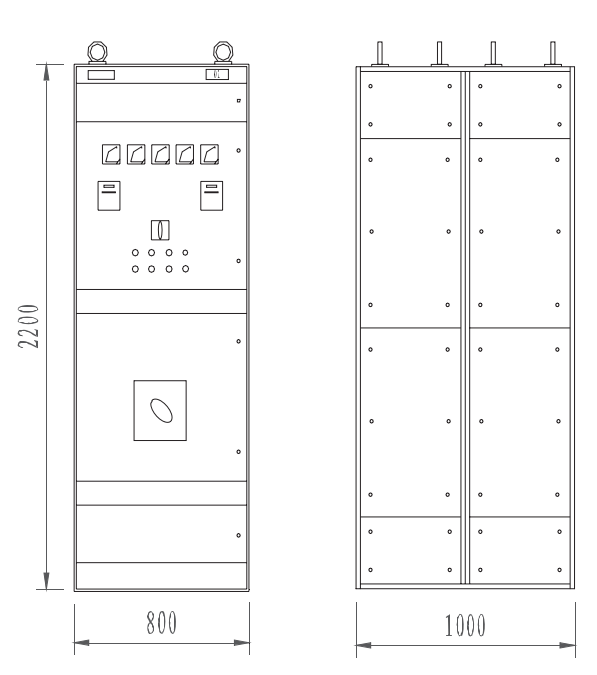

Gambar.1 Dimensi keseluruhan kabinet busbar dan kabinet inlet I

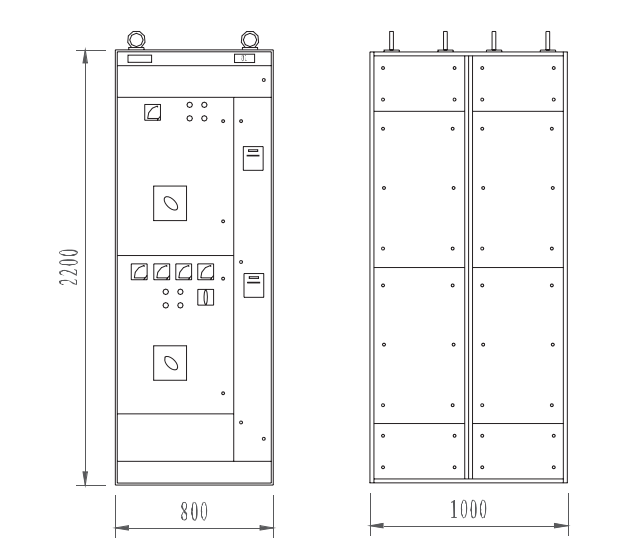

FIG. 2 Dimensi garis besar kabinet inlet tipe II

Gambar.3 Dimensi keseluruhan kabinet kontrol dan kabinet kapasitor

7. Ukuran Pemasangan

Gambar.4 Ukuran instalasi A:: kabinet inlet B: kabinet pengumpan

Gambar.5 Ukuran pemasangan kabinet string A:: kabinet inlet B: kabinet pengumpan
