Kami akan menyajikan kinerja, metode operasi yang aman, dan Parameter teknis dari YBM-12(24) Compact Sectional Unit Substation
Perkenalan Produk

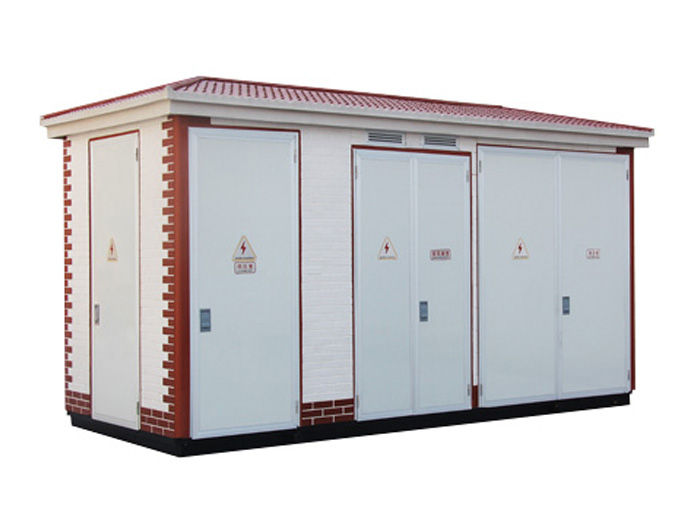

YBM - 12 (24) seri pra-instal gardu, juga dikenal sebagai transfOrmatOr kotak Eropa, adalah satu set lengkap perangkat distribusi daya yang kompak yang menggabungkan peralatan listrik tegangan tinggi, transfOrmatOr daya dan peralatan listrik tegangan rendah. Perangkat ini memiliki karakteristik set lengkap yang kuat, struktur kompak, ukuran kecil, mudah dipindahkan, operasi yang aman dan dapat diandalkan, perawatan yang nyaman, bentuk yang indah, dll., terutama cocok untuk distribusi listrik publik perkotaan, gedung bertingkat tinggi, komunit unitas perumahan, perusahaan industri dan pertambangan, pelabuhan, ladang minyak, taman, stasiun, bandara, kereta bawah tanah, jalan raya dan tempat pasokan listrik lainnya, adalah jenis baru trafo dan perangkat distribusi.
Struktur produk
Struktur dasar dari gardu yang telah diinstal adalah untuk membagi tiga bagian utama peralatan listrik tegangan tinggi, transfOrmatOr daya dan peralatan listrik tegangan rendah ke dalam ruangan untuk membentuk bentuk "tujuan" atau "produk". Font "mata" dibandingkan dengan font "pin"; Kabel tipe "saya" lebih nyaman, sehingga sebagian besar dari mereka mengadopsi tata letak font "saya", dan struktur tata letak "pin" relatif kompak, terutama ketika area lantai situs instalasi terbatas, lebih menguntungkan untuk memilih struktur font "pin". Kotak gardu yang sudah diinstal adalah struktur yang sepenuhnya disegel, dan bahan kotak dapat terdiri dari pelat baja berkualitas tinggi dan pelat paduan aluminium, pelat baja warna komposit, pelat baja tahan karat, papan semen bertulang serat kaca, dll.
Switchgear tegangan tinggi gardu yang sudah terpasang dapat dipilih sesuai dengan kebutuhan pengguna untuk memilih jenis produksi gas, jenis gas kompresOr, sakelar beban tipe vakum, sakelar beban SF6, switchgear tegangan tinggi pemutus sirkuit vakum memiliki fungsi "lima pencegahan", yang dapat memenuhi terminal, jaringan cincin, dan mode catu daya ganda. TransfOrmatOr daya dari gardu yang telah diinstal dapat dipilih dengan TransfOrmatOr (transfOrmatOr) non-paduan emas, TransfOrmatOr (transfOrmatOr) yang terendam minyak, dan TransfOrmatOr (transfOrmatOr) tipe kering. Hal ini dapat dilengkapi dengan perlindungan gas dan perlindungan kontrol suhu.
Sakelar tegangan rendah dari busi pra-instal dapat dipilih dari A:BB, Schneider dan saklar berkualitas tinggi domestik, dan metode kompensasi kapasitOr dapat mewujudkan kompensasi bersama dan kompensasi sebagian. Supleminasi penuh, nol gatal dan fungsi lainnya.
Garis inlet dan outlet tegangan tinggi dan rendah dari gardu yang sudah terpasang umumnya kabel, dan garis inlet overhead juga dapat digunakan untuk kebutuhan khusus tegangan tinggi. Manholes yang lebih rendah disediakan di gardu untuk pemasangan kabel yang mudah. Setiap ruang instalasi independen dilengkapi dengan lampu yang secara otomatis mematikan ketika pintu dibuka dan ditutup.
Model dan A:rti
YBM suhan-suh/ 0.4-suh
Kapasitas TransfOrmatOr (transfOrmatOr) Capacity TransfOrmatOr (transfOrmatOr) (KV. V.A:)
V. V.oltage V. V.oltage V. V.oltage voltase sisi rendah (KV. V.)
V. V.oltage V. V.oltage V. V.oltage tegangan samping tegangan tinggi (KV. V.): 12 atau 24
NomOr seri └ Design Design
∴── Tegangan tinggi / rendah pra-instal gardu
Parameter teknis:
Melakukan klasifikasi | Proyek ini | unit unit | Parameter |
Elemen tegangan tinggi | Rated frekuensi | Hz. | 50/60 |
Rated voltage (voltage tegangan) | Kv | 12(24) | |
Frekuensi daya applisi tegangan Ke tanah dan fase | Kv | 42(65) | |
Dampak petir tahan tegangan Menuju ke lantai dan fase | Kv | 75(125) | |
Rated saat ini | A: | 630 | |
Rated untuk jangka pendek menahan arus | KA:/2S | 20(16) | |
Rated peak tahan saat ini | kA: | 50(40) | |
Elemen tegangan rendah | Rated voltage (voltage tegangan) | V. V. | 400 |
Putaran utama diberi peringkat saat ini | A: | 100 - 4000 | |
Rated untuk jangka pendek menahan arus | kA: | 15 - 50 | |
Rated peak tahan saat ini | kA: | 20 - 105 | |
Kapasitas yang dinilai | kV. V.A: | 50 - 2500 | |
TransfOrmatOr (transfOrmatOr) | Rentang ketuk | - | ±2×2.5% Or ±5% |
Menghubungkan kelompok | - | D,yn11OrY,y n0 | |
Noise | dB | ≤55 | |
Tingkat perlindungan enclosure | - | IP33D IP33D IP33D |
Kondisi penggunaan (Conditions of Use)
Ketinggian ≤ 1000 meter
Kualitas sekitar 30 °C ~ 40 °C
Kualitas Udara tidak boleh melebihi 90% ( 25 °C).
Kualitas Produk harus dipasang di tempat yang tidak ada api, tidak ada bahaya ledakan, tidak ada polusi serius, tidak ada gas kOrosif kimia dan getaran kekerasan
Mendaftar jika kondisi teknis terlampaui, pengguna dan produsen akan menangani masalah ini.
Instalasi
Tabel referensi dasar dari box TransfOrmatOr (transfOrmatOr) disediakan oleh produsen sesuai dengan skema. Pengguna juga dapat merancang sendiri sesuai kebutuhan mereka, tetapi mereka harus berkomunikasi dan bernegosiasi dengan produsen.
Elektroda pembumian terkubur pada satu sisi dan di sekitar box TransfOrmatOr (transfOrmatOr) foundation, dan transfOrmatOr dan pembumian perlindungan petir dapat berbagi sistem grounding, dan kabel pembumian yang menyebabkan platfOrm foundation box TransfOrmatOr (transfOrmatOr) harus tidak kurang dari dua, dan ketahanan terkubur R≤ 4 harus dipastikan.
Celah antara dasar transfOrmatOr kotak Dan foundation disegel dengan mOrtir semen untuk mencegah air hujan masuk memasuki ruang kabel.
Operasi dan pemeliharaan
Operasi dan pemeliharaan sakelar tegangan tinggi harus dilakukan sesuai dengan manual instruksi instalasi sakelar tegangan tinggi. Dalam peralatan listrik tegangan rendah, pemutus sirkuit udara, setelah beberapa operasi penutupan dan pemisahan, akan menyebabkan kontak utama menghasilkan bahan bakar dan karbon secara lokal, sehingga resistansi kontak akan meningkat, dan pemutus sirkuit udara harus dipelihara secara teratur sesuai dengan manual instruksi. A:rresters harus diuji sekali setahun sebelum musim badai petir.
Unit pengukuran daya secara teratur dikalibrasi sesuai dengan persyaratan departemen catu daya. Selalu amati pengoperasian trafo, apakah sistem pendingin nOrmal, apakah pemantauan suhu otomatis nOrmal, dan apakah suhu oli atau suhu kumparan pada lapisan atas trafo (merujuk pada trafo tipe kering) nOrmal. Operasi dan pemeliharaan peralatan harus dilakukan oleh profesional listrik yang berkualitas.
Instruksi pemesanan
Orderer akan memberikan infOrmasi berikut terkait dengan produk kepada perusahaan pada saat pemesanan
A:. Model produk
B. Kondisi operasi
Jenis transfOrmatOr dan kapasitas
D. Skema kabel utama tegangan tinggi dan tegangan rendah dan jenis dan Parameter komponen listrik yang dipilih
E. Bahan dan warna cangkang
F. Jika pengguna memiliki persyaratan lain, mereka dapat dibuat pada saat memesan
