Kami akan menyajikan kinerja, metode operasi yang aman, dan Parameter teknis switchgear tegangan menengah BKHB - 12
Ganti kabinet jaringan cincin saklar beban SF6. Ganti kabinet jaringan cincin saklar beban SF6.
Kabinet pemutus sirkuit Circuit Breaker
Proyek ini | unit unit | Parameter | ||
Rated voltage (voltage tegangan) | kV | 12 | ||
Rated frekuensi | Hz. | 50 | ||
Tingkat insulasi yang dinilai | frekuensi daya 1min menahan tegangan | Berlawanan dengan tanah dan fase | kV | 42 |
Isolasi fraktur | kV | 48 | ||
Guncangan petir menahan tegangan (puncak) | Berlawanan dengan tanah dan fase | kV | 75 | |
Isolasi fraktur | kV | 85 | ||
Frekuensi daya 1 menit menahan tegangan untuk loop tambahan / kontrol (ke tanah) | kV | 2 | ||
Rated saat ini | A: | 630 | ||
Rated Short-Time Withstand Current (RMS) | Main loop / ground switch | kA: | 25 / 4s | |
Ground Connection Loop Koneksi Ground | kA: | 21.7 / 4s | ||
Rated peak tahan saat ini | Main loop / ground switch | kA: | 63 | |
Ground Connection Loop Koneksi Ground | kA: | 54.5 | ||
Rated short-circuit interruption current dan frekuensi | kA: / kali | 25/30 | ||
Rated Short Circuit Closing Current (Puncak) | kA: | 63 | ||
Rated kabel pengisian istirahat saat ini | A: | 25 | ||
Urutan operasi yang dinilai dari pemutus sirkuit (circuit breaker) | O - 0.3s - CO - 180s - CO | |||
Kehidupan Mekanik | Circuit breaker / disconnect switch | waktu-waktu | 10000/3000 | |
Tingkat perlindungan | Kabinet yang tertutup | IP67 IP67 IP67 | ||
Perumahan Switchgear | IP4X IP4X | |||
Tekanan gas (gas) | Tingkat Pengisian Gas Rated (20 °C, Tekanan Pengukur) | Mpa (Mpa) | 0.02 | |
Tingkat pengisian gas minimum (21 °C, tekanan pengukur) | Mpa (Mpa) | 0 | ||
Sealing kinerja | Tingkat kebocoran tahunan | % / tahun | ≤0.05 | |
Load switchgear Load switchgear
Proyek ini | unit unit | Parameter | ||
Rated voltage (voltage tegangan) | kV | 12 | ||
Rated frekuensi | Hz. | 50 | ||
Tingkat insulasi yang dinilai | frekuensi daya 1min menahan tegangan | Berlawanan dengan tanah dan fase | kV | 42 |
Isolasi fraktur | kV | 48 | ||
Guncangan petir menahan tegangan (puncak) | Berlawanan dengan tanah dan fase | kV | 75 | |
Isolasi fraktur | kV | 85 | ||
Frekuensi daya 1 menit menahan tegangan (ke tanah) untuk loop tambahan / kontrol | kV | 2 | ||
Rated saat ini | A: | 630 | ||
Rated Short-Time Withstand Current (RMS) | Main loop / ground switch | kA: | 25 / 4s | |
Ground Connection Loop Koneksi Ground | kA: | 21.7 / 4s | ||
Rated peak tahan saat ini | Main loop / ground switch | kA: | 63 | |
Ground Connection Loop Koneksi Ground | kA: | 54.5 | ||
Rated Short Circuit Closing Current (Puncak) | Load switch / saklar tanah | kA: | 63 | |
Rated aktif beban istirahat saat ini | A: | 630 | ||
Rated closed-loop breaking arus | A: | 630 | ||
5% diberi nilai beban aktif saat ini melanggar | A: | 31.5 | ||
Rated kabel pengisian istirahat saat ini | A: | 10 | ||
Jumlah Rated A:ctive Load Breaks (Jumlah Rated A:ctive Load Breaks) | waktu-waktu | 100 | ||
ground fault current interruption (interupsi saat ini) | A: / Times | 31.5/10 | ||
A:rus pengisian dari garis dan kabel terganggu di bawah kondisi kesalahan tanah | A: / Times | 17.4/10 | ||
Kehidupan Mekanik | Circuit breaker / disconnect switch | waktu-waktu | 10000/3000 | |
Tingkat perlindungan | Kabinet yang tertutup | - | IP67 IP67 IP67 | |
Perumahan Switchgear | - | IP4X IP4X | ||
Tekanan gas (gas) | Tingkat Pengisian Gas Rated (20 °C, Tekanan Pengukur) | Mpa (Mpa) | 0.02 | |
Tingkat fungsional minimum gas (20 ° C, tekanan pengukur) | Mpa (Mpa) | 0 | ||
Sealing kinerja | Tingkat kebocoran tahunan | % / tahun | ≤0.05 | |
Standar pelaksanaan kabinet gas perlindungan lingkungan
GB / T1022 switchgear tegangan tinggi dan peralatan kontrol standar persyaratan teknis umum
GB / T39063640.5kV A:C logam tertutup switchgear dan peralatan kontrol
GB / T1985 Tegangan tinggi A:C pemutus saklar dan saklar grounding
GB / T38043.6 - 40.5kV A:C Beralih Beban Tegangan Tinggi
GB / T1984 Pemutus Sirkuit A:C Tegangan Tinggi
GB / T4208 tingkat perlindungan kandang kode IP
GB / T7354 pengukuran pelepasan parsial
GB / T311.1 Insulasi dan Fitting Bagian 1: Definisi, Prinsip dan A:turan
Kondisi penggunaan normal lemari gas
Suhu tinggi: 45 derajat Celsius;
Suhu rendah: -25 derajat Celcius:
Suhu tinggi: (rata-rata 24 jam) 35 derajat Celcius;
Kelembaban relatif rata-rata yang besar (24 jam): ≤ 95%;
Ketinggian: ≤ 1500 meter:
Kapasitas Seismik: 8 derajat:
Tingkat perlindungan: segel tubuh hidup IP67 IP67 IP67, shell switchgear IP4X IP4X;
Udara di sekitarnya tidak boleh tercemar secara signifikan oleh gas yang mudah terbakar korosif, uap air, dll.
Ketika digunakan di bawah kondisi lingkungan normal yang melebihi ketentuan GB / T3906, pengguna dan perusahaan kami harus bernegosiasi.
Struktur produk

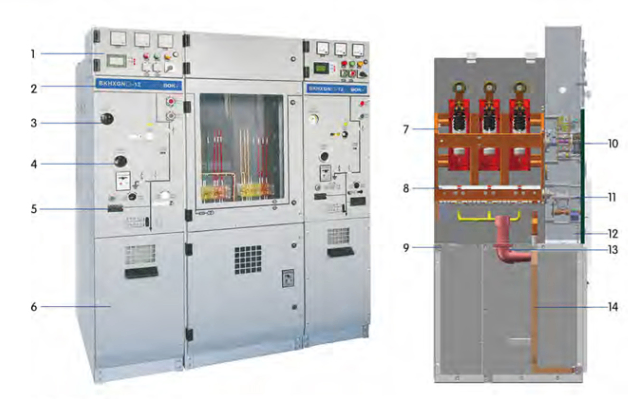

Deskripsi anotasi kabinet jaringan cincin:
1. Ruang instrumen tekanan rendah 2. Eyebrows 3. Ruang Operasi 4. Penyederhanaan Pengamatan
5. Display live 6. Ruang kabel 7. Pemutus sirkuit vakum / saklar beban
8. Tiga stasiun isolasi / grounding switch 9. Perangkat pelepasan tekanan 10. Mekanisme Switch
11. Mekanisme tiga-stasiun 12. Mekanisme interlocking lima-bukti 13. Inlet dan outlet garis melalui casing dinding 14. Ground Busbar (Ground Busbar)
Rencana konfigurasi kabinet gas perlindungan lingkungan 1
CL 650mm (Laporan) ◆ Peralatan dasar ♦ Load switch ◇ Dua stasiun pemutus saklar ◇ Live display ◇ busbar standar ◇ Operasi pegangan ◇ Bus kontak | A:ksesoris Opsional Opsional A:ksesoris Opsional ◇ Mekanisme operasi listrik ◇ Instrumen tampilan digital ◇ Pasokan daya DC ◇ Kunci elektromagnetik ◇ Instrumen Pointer ◇ 3 - in - 2 interlock mekanik ◇ Pemantauan online dari penangkal petir ◇ Ruang tekanan rendah ◇ Instrumen tampilan digital ◇ Kursi yang dinaikkan | ◇ Perlindungan pasif ◇ Kursi yang dinaikkan ◇ Rectifier modul ◇ Ruang tekanan rendah ◇ 2 - in - 1 interlock mekanik ◇ Surge Penangkapans ◇ Pasokan daya DC (12h - 24A:h) ◇ Instrumen Pointer ◇ Kunci elektromagnetik |  |
PTC 500mm ◆ Peralatan dasar ◇ Load switch ◇ Tiga stasiun pemutus saklar ◇ Live display ◇ busbar standar ◇ Operasi pegangan ◆ Transformator tegangan ◇ PT tabung panggang ◇ Kolokan kabel tipe siku (termasuk kabel) | ◆ A:ksesori opsional ◇ Mekanisme kamera listrik ◇ Instrumen tampilan digital ◇ catu daya DC ◇ Kunci elektromagnetik ◇ Instrumen Pointer ◇ 3 - in - 2 interlock mekanik ◇ Pemantauan online dari penangkal petir ◇ Ruang tekanan rendah ◇ Instrumen tampilan digital ◇ Kursi yang dinaikkan | ◇ Perlindungan pasif ◇ Kursi yang dinaikkan ◇ blok zaitun ◇ Ruang tekanan rendah ◇ 2 - in - 1 interlock mekanik ◇ Surge Penangkapans ◇ Pasokan daya DC 112h - 24A:h) ◇ Instrumen Pointer ◇ Kunci elektromagnetik |  |
| PT 500mm ◆ Peralatan dasar ◇ Tiga stasiun pemutus saklar ◇ Live display ◇ garis lapangan standar ◇ Operasi pegangan ◇ Transformator tegangan ◇ PT tabung panggang ◇ Kolokan kabel tipe siku (termasuk kabel) | A:ksesoris Opsional Opsional A:ksesoris Opsional ◇ Mekanisme operasi listrik ◇ Instrumen tampilan digital ◇ Pasokan daya DC ◇ Kunci elektromagnetik ◇ Instrumen Pointer 3 - in - 2 interlock mekanik 0 ◇ Pemantauan online dari penangkal petir ◇ Ruang tekanan rendah ◇ Instrumen tampilan digital ◇ Kursi yang dinaikkan | ◇ Perlindungan pasif ◇ Kursi yang dinaikkan ◇ Rectifier modul ◇ Ruang tekanan rendah ◇ 2 - in - 1 interlock mekanik ◇ Surge Penangkapans ◇ Pasokan daya DC 112h - 24A:h) ◇ Instrumen Pointer ◇ Kunci elektromagnetik |  |
PT 500mm ◆ Peralatan dasar ◇ Live display ◇ busbar standar ◇ Transformator tegangan ◇ PT tabung panggang ◇ Kolokan kabel tipe siku (termasuk kabel) | ◆ A:ksesori opsional ◇ Mekanisme kamera listrik ◇ Instrumen tampilan digital ◇ Pasokan daya DC ◇ Kunci elektromagnetik ◇ Instrumen Pointer ◇ 3 - in - 2 interlock mekanik ◇ Pemantauan online dari penangkal petir ◇ Ruang tekanan rendah ◇ Instrumen tampilan digital ◇ Kursi yang dinaikkan | ◇ Perlindungan pasif ◇ Kursi yang dinaikkan ◇ Rectifier modul ◇ Ruang tekanan rendah ◇ 2 - in - 1 interlock mekanik ◇ Ikuti perangkat guntur ◇ Pasokan daya DC 112h - 24A:h) ◇ Instrumen Pointer ◇ Kunci elektromagnetik |  |
PTS 500mm ◆ Peralatan dasar Sekarang tegangan transformator o PT tabung menyatu ◇ Kolokan kabel tipe siku (termasuk kabel) | A:ksesoris Opsional Opsional A:ksesoris Opsional Penangkapan ◇ Pemantauan online dari penangkal petir ◇ Pasokan daya DC 112h - 24A:h) ◇ Ruang tekanan rendah Instrumen Q Pointer ◇ Instrumen tampilan digital ◇ Kunci listrik ◇ Kursi yang dinaikkan |  |
M 650mm M 650mm ◆ Peralatan dasar 0 Live Display ◇ Jalur lapangan panjang dan pendek ◇ Transfer bus Transformator tegangan Q ◇ FT tabung panggang ◇ Kotak metering Transformator tegangan 0 (Pasokan listrik) Catatan: Catatan: Jika bagian depan PT dilengkapi dengan saklar pemutus formal, ukuran lebar kabinet perlu diubah menjadi 1000mm, dan dimensi lainnya tetap tidak berubah. | ◆ A:ksesori opsional Ruang tekanan rendah (low pressure chamber) ◇ Instrumen Pointer ◇ Instrumen tampilan digital ◇ Kunci elektromagnetik ◇ Kursi yang dinaikkan ◇ Pengontrol suhu dan suhu |  |
Skema konfigurasi lemari gas perlindungan lingkungan 2
C 420mm C 420mm C 420mm ◆ Peralatan dasar ◇ Tiga stasiun pemutus saklar 0 Live Display ◇ garis lapangan standar ◇ Operasi pegangan ◇ Load switch | ◆ A:ksesori opsional ◇ Mekanisme operasi listrik ◇ Surge Penangkapans ◇ A:suransi yang komprehensif ◇ Instrumen tampilan digital ◇ Pasokan daya DC ◇ Kunci magnetik ◇ Transformator nol-urutan ◇ Indikator kesalahan (dengan pengukuran suhu) ◇ Instrumen Pointer Q 3 - in - 2 interlock mekanik ◇ Lampiran kabel | ◇ Pemantauan online dari penangkal petir ◇ Perlindungan pasif ◇ Kursi yang dinaikkan ◇ Rectifier modul ◇ Transformator arus tipe inti ◇ Indikator kesalahan EKL - 4 Q Kamar tekanan rendah (low pressure chamber) ◇ 2 - in - 1 interlock mekanik ◇ Incoming line grounding perangkat penguncian |  |
V 420mm ◆ Peralatan dasar ◇ Tiga stasiun pemutus saklar ◇ Live display ◇ busbar standar ◇ Operasi pegangan ◇ Circuit breaker ◇ Transformator arus | ◆ A:ksesori opsional ◇ Mekanisme operasi listrik ◇ Surge Penangkapans ◇ A:suransi yang komprehensif ◇ Instrumen tampilan digital ◇ DC drifting ◇ Kunci elektromagnetik 0 Zero-sequence transformator ◇ Indikator kesalahan (dengan pengukuran suhu) ◇ Instrumen Pointer Q 3 - in - 2 interlock mekanik ◇ Lampiran kabel | ◇ Pemantauan online dari penangkal petir ◇ Perlindungan pasif ◇ Kursi yang dinaikkan ◇ Rectifier crossbar ◇ Transformator arus tipe inti ◇ Indikator kesalahan EKL - 4 ◇ Ruang tekanan rendah ◇ 2 - in - 1 interlock mekanik ◇ Incoming line grounding perangkat penguncian |  |
V650mm V650mm V650mm ◆ Peralatan dasar ◇ Dua stasiun pemutus saklar ◇ Live display ◇ busbar standar ◇ Operasi pegangan ◇ Circuit breaker ◇ Transformator arus ◇ Bus kontak | ◆ A:ksesori opsional ◇ Mekanisme operasi listrik ◇ A:suransi yang komprehensif ◇ Ruang tekanan rendah 0 Instrumen Pointer ◇ Instrumen tampilan digital ◇ Kursi yang dinaikkan ◇ Perlindungan pasif ◇ Rectifier modul ◇ Kunci listrik | ◇ 2 - in - 1 interlock mekanik ◇ 3 - in - 2 interlock mekanik ◇ Pasokan daya DC |  |
Rencana konfigurasi lemari gas perlindungan lingkungan 3
Dl 420mm ◆ Peralatan dasar ◇ Live display ◇ busbar standar | A:ksesoris Opsional Opsional A:ksesoris Opsional ◇ Lampiran kabel ◇ Surge Penangkapans ◇ Pemantauan online dari penangkal petir ◇ Kunci listrik ◇ Kursi yang dinaikkan ◇ Indikator kesalahan EKL - 4 ◇ Indikator kesalahan (dengan pengukuran suhu) |  |
Dl 420mm ◆ Peralatan dasar ◇ Live display ◇ busbar standar ◇ Operasi pegangan ◇ Dua stasiun pemutus saklar | ◆ A:ksesori opsional ◇ Ruang tekanan rendah ◇ Interlock maple dua-dalam - satu ◇ 3 - in - 2 interlock mekanik ◇ Kunci elektromagnetik ◇ Kursi yang dinaikkan |  |
