Switchgear tegangan rendah GDF adalah

Gambaran keseluruhan

GDF adalah tipe tegangan rendah saklar partisi tetap

gear (selanjutnya disebut sebagai "simplified ")

Menimbang instalasi) adalah perusahaan kami

Switchgear tetap GCS

Atas dasar persyaratan khusus dari

Skema distribusi daya pengguna (Penggunaanr power distribution scheme)

Pengembangan dan pengembangan penerapan teknik memiliki switchgear tegangan rendah horisontal domestik yang canggih. Perangkat ini berlaku AC 50 ~ 60HZ, tegangan 660V dan sistem di bawah, digunakan untuk pembangkit listrik, transmisi, konversi daya dan listrik Kontrol umum peralatan yang dapat dikonsumsi. Perangkat ini melewati negara Uji jenis peralatan kontrol elektronik tegangan rendah pengawasan kualitas, inspeksi dan pusat pengujian 5000A memiliki kapasitas produksi yang besar dari uji busur kesalahan internal dan penilaian provinsi.

Parameter teknis:

Perangkat ini sesuai dengan IEC60439 - 1, GB7251.1 - 2005 "Switchgear tegangan rendah dan peralatan kontrol", JB / T9661 - 1999 "Switchgear ekstraksi tegangan rendah" dan GB / T9466 "Metode Uji Dasar untuk Switchgear tegangan rendah" dan IEC1641 "Aturan Uji untuk Switchgear dan Peralatan Kontrol Tegangan Rendah Tertutup dalam Kasus Arcing yang Disebabkan oleh Kesalahan Internal". Parameter teknisnya adalah:

Karakteristik kinerja (performance characteristics)

Kerangka dasar dari perangkat adalah struktur perakitan gabungan, Dilengkapi dengan profil standar, dan bahan bingkai diproses dan dirakit dari pelat yang digulung dingin.

Fitur-fitur struktural:

The The Bagian dasar dari frame adalah 8MF Profil yang digulung dingin, dan keduanya sisi profil memiliki lubang pemasangan dengan modulus dari 20mm dan 100mm masing-masing, membuat perakitan bingkai fleksibel dan nyaman.

Bingkai dibagi menjadi ruang unit fungsional, ruang bus horizontal, dan ruang kabel, dan ruang dipisahkan oleh pelat baja.. Unit-unit fungsional itu sendiri juga terisolasi dari satu sama lain, membatasi ruang lingkup dampak dari kecelakaan. Dan pelat penutup atas dapat dibuka untuk memfasilitasi pemasangan busbar horisontal.

Pintu-pintu unit fungsional dilengkapi dengan mekanisme pengikatan mekanis, yang meningkatkan keamanan terhadap sengatan listrik.

Semua komponen listrik diperbaiki dalam unit fungsional, sementara komponen utama (pemutus sirkuit) ditarik. keluar atau dicolokkan, yang mudah untuk dipelihara dan perombakan.

Kapan Kedalaman kabinet konsisten dengan yang GCS -0,4 tegangan rendah pull-out switchgear, itu dapat cross-mounted dan digunakan.

Tipe jenis

Menurut penggunaan, dapat dibagi menjadi pusat distribusi daya (Kabinet PC) dan listrik Pusat Kontrol Motor (Motor Control Centre) (MCC Kabinet); sesuai dengan instalasi metode, dibagi menjadi dua jenis: pemisahan dinding dan pemasangan dinding; menurut operasi, dibagi menjadi operasi satu sisi dan operasi dua sisi; menurut bentuk struktural, Ada dua jenis outlet samping dan outlet belakang

Kabinet partisi

Power Distribution Center (PC)

Kabinet PC dibagi menjadi empat kompartemen::

Kompartemen busbar horizontal: di bagian atas kabinet

Kompartemen unit fungsional: di sisi kanan di depan kabinet Kompartemen kabel: di bagian belakang kabinet

Saluran dekompresi: bagian depan kompartemen busbar

GDF adalah Fixed partition switchgear adalah sebuah metode pemisahan 3b, yang terutama tercermin dalam kompartemen komponen utama, Sekunder Komponen Kompartemen dan kabel dan kompartemen koneksi bus semuanya adalah ruang fungsional yang terpisah. Kompartemen komponen utama dan sekunder terletak di depan lemari, kabel kompartemen terletak di belakang lemari, kompartemen busbar terletak di bagian atas lemari dan tengah sisi lemari, dan saluran pembuangan panas dan pelepasan tekanan profesional terletak di Bagian depan dari kompartemen busbar.

Langkah-langkah kunci untuk mencapai pemisahan 3b:

a. a. a. a. Setiap kompartemen unit fungsional tertutup secara individu;

b. b. b. b. Kompartemen bus horisontal dipisahkan oleh pelat logam antara kompartemen unit fungsional dan kompartemen kabel;

c. c. Kompartemen elemen sekunder dan kompartemen elemen utama dipisahkan oleh pelat logam;

d. d. Ruang unit fungsional dan ruang busbar vertikal dan saluran pelepasan tekanan dipisahkan oleh pelat logam atau pelat isolasi, dan yang partisi antara ruang unit fungsi dan saluran pelepasan tekanan dilengkapi dengan katup, ketika busur dipicu di ruang unit fungsional, katup dibuka, dan saluran pelepasan tekanan dibuka, sehingga membatasi busur ke kompartemen fungsional atau posisi di mana busur terjadi, sehingga memastikan Ketika satu unit gagal, busur tidak akan berkembang untuk mempengaruhi yang lain. unit.

e. e. Ruang-ruang unit fungsional dipisahkan oleh pelat logam. Ruang-ruang unit fungsional dipisahkan oleh pelat logam.

Sistem Busbar

The The bus utama kabinet saklar diatur di bagian atas kabinet, dan bus distribusi daya (busbar vertikal) dirakit dalam saluran vertikal tertutup, yang dapat mencegah debit yang disebabkan oleh busur dan mencegah kontak manusia.

Kabinet ini dilengkapi dengan sebuah lembaga independen. PE PE PE sistem grounding dan Sebuah konduktor N-neutral, yang dipasang di bagian bawah kabinet di seluruh perangkat, dan Setiap rangkaian dapat dihubungkan ke tanah atau nol di dekatnya. Struktur bingkai semuanya terpasang dengan sekrup self-tapping, yang memiliki tinggi grounding reliability.

The The bus netral dan bus perlindungan netral dipasang sejajar dengan bagian bawah kompartemen unit fungsional dan dipasang secara vertikal Di ruang kabel, dan Jika kawat N dan kawat PE PE PE dipisahkan oleh insulator, maka Kawat N dan kawat PE PE PE digunakan secara terpisah, dan jika konduktor yang terputus di antara keduanya. Ya, itu sudah siap Garis PE PE PE / N.

Melindungi sistem grounding

Sirkuit perlindungan dari perangkat terdiri dari dua bagian: Sebuah PE PE PE Wire (atau PE PE PEN Pen Wire) yang dipasang secara terpisah dan berjalan melalui seluruh panjang pengaturan dan bagian struktural yang konduktif.

Bagian struktural logam dalam perangkat, kecuali untuk pintu dan pelat penyegelan jam tangan, yang galvanis, dan koneksi dari bagian-bagian struktural dirancang dengan hati-hati sehingga dapat melewati arus sirkuit pendek tertentu. sehingga dapat melewati arus sirkuit pendek tertentu. sehingga dapat melewati arus sirkuit pendek tertentu.

Unit fungsional (Fungsional Unit)

Kabinet MCC partisi tetap memiliki 4 unit fungsional:

6E: tinggi 150 × lebar 600 × kedalaman 400 8E: tinggi 200 × lebar 600 × kedalaman 400 16E: tinggi 400 × lebar 600 × kedalaman 400 24E: Tinggi 600 × Lebar 600 × Kedalaman 400

Interlock Mekanis

Mekanisme pengoperasian setiap unit fungsional dan panel pintu ruang unit dilengkapi dengan mekanisme pengikatan mekanis untuk memastikan bahwa panel pintu tidak dapat dibuka dalam keadaan tertutup, dan mekanisme operasi pada panel pintu dapat dikunci untuk mengunci pemutus sirkuit dalam posisi penutupan atau pembukaan Untuk mencegah kecelakaan yang disebabkan oleh operasi non-operator.

Penggunaan

Switch tegangan rendah tetap domestik dan asing Jenis GDF adalah-0.4 dipisahkan tetap tegangan rendah switchgear Hal ini dirancang dan dikembangkan oleh perusahaan kami Menurut teknis, menurut tingkat dan karakteristik struktural dari The Kabinet adalah 。Hal ini cocok untuk AC 50Hz.Rated bekerja Voltage dari 400V dalam sistem sebagai pencahayaan daya, listrik, bekerja Saat ini dari 2500A dan di bawahnya Digunakan untuk pembangkit listrik tenagaTransmisi, dan sistem distribusi konversi energi dan kontrol perlindungan.

Lingkungan Penggunaan

(1)Suhu udara sekitar tidak lebih tinggi dari 40 ° C dan tidak lebih rendah dari -5 ° C. The The suhu rata-rata selama 24 jam tidak lebih tinggi dari  35 °C.

(2)Ketinggian tidak boleh melebihi 2000 meter.

(3)Kelembaban relatif dari udara sekitarnya tidak boleh melebihi 50% pada suhu 40 ° C, dan Kelembaban relatif yang besar harus diizinkan Pada suhu yang lebih rendahSeperti, seperti, seperti 90% pada suhu 20 ° C.

(4)Kemiringan perangkat dan permukaan vertikal tidak boleh melebihi 5% ketika dipasang, dan seluruh kabinet harus relatif datar.

(5)Perangkat harus dipasang di tempat di mana tidak ada getaran keras dan guncangan dan itu tidak cukup untuk menyebabkan komponen listrik menjadi Corroded.

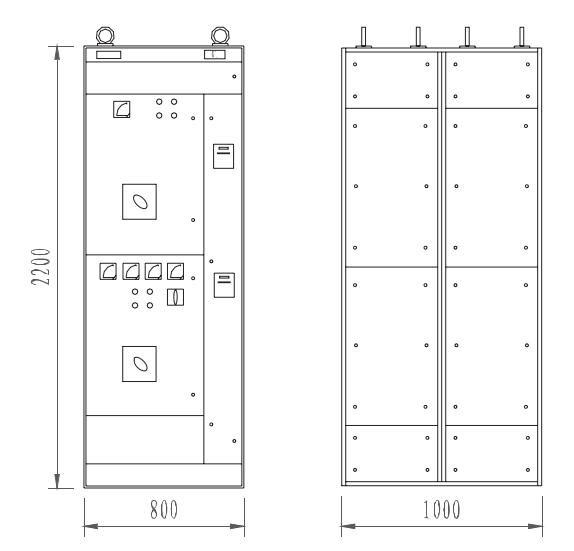

Gambar.1 Kabinet Busbar dan kabinet inlet] tipe ukuran garis besar

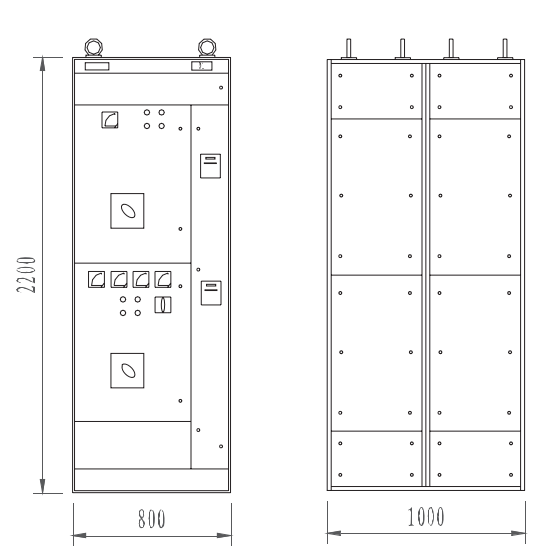

Gambar.2 Dimensi kabinet inlet tipe II

Gambar.3 Dimensi keseluruhan kabinet kontrol dan kabinet kapasitor

FIG. 4 Dimensi Instalasi Dimensi Instalasi

Gambar.5 Ukuran pemasangan lemari string
