Kami akan menyajikan kinerja, metode operasi yang aman, dan parameter teknis lemari listrik seri XL - 21
1. Pendahuluan (introduction)

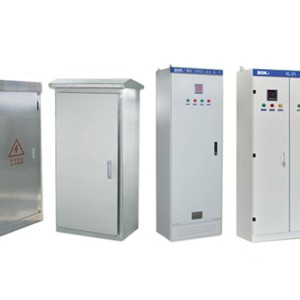

Kotak distribusi daya seri XL - 21 cocok untuk perusahaan industri dan pertambangan, frekuensi AC 50Hz, tegangan di bawah 500V 3 - fase tiga-kawat, sistem daya 3 - fase 4 - kawat. Ini digunakan untuk distribusi daya dan pencahayaan. Produk ini adalah perangkat dalam ruangan, terbuat dari pelat baja lentur dan pengelasan, pintu tangan kanan tunggal, pegangan operasi saklar pisau di bagian atas pilar kanan di depan kotak, pintu dilengkapi dengan alat pengukur, operasi dan peralatan listrik sinyal, setelah membuka pintu, semua peralatan listrik terkena, mudah untuk merombak dan memelihara, garis masuk dan keluar dioperasikan oleh kabel kabel, Aman dan dapat diandalkan.
Kotak distribusi daya XL - 21 sesuai dengan standar GB7251 "Low Voltage Switchgear".
XL - 21 -□
Kotak kontrol X
L - kekuatan
21 - Desain nomor seri
□ - Nomor skema
2. Karakteristik struktural
1. Menurut persyaratan desain pemodelan produk industri modern, metode bagian emas digunakan untuk merancang bentuk kabinet dan ukuran divisi masing-masing bagian, sehingga seluruh kabinet cantik dan murah hati, dan memiliki tampilan baru.
2. Engsel bergerak dari poros berputar pintu lemari terhubung ke bingkai, yang mudah dipasang dan dibongkar. Strip karet-plastik berbentuk gunung tertanam di tepi pintu yang dilipat, dan sisipan antara pintu dan bingkai ketika pintu ditutup
Ada stroke kompresi tertentu, yang dapat mencegah pintu bertabrakan langsung dengan kabinet, dan pada saat yang sama meningkatkan tingkat perlindungan pintu.
3. Pintu instrumen yang dilengkapi dengan komponen listrik dihubungkan ke bingkai dengan beberapa helai kawat tembaga lembut. Bagian pemasangan di lemari dihubungkan dengan sekrup berkerut di antara bingkai, dan seluruh lemari merupakan sirkuit perlindungan grounding yang lengkap.
4. Mantel atas kabinet dapat terbuat dari cat kue berbentuk oranye poliester, yang memiliki adhesi yang kuat dan tekstur yang baik. Seluruh kabinet adalah nada matte, yang menghindari efek silau dan menciptakan lingkungan visual yang lebih nyaman bagi personil yang bertugas.
5. Penutup atas lemari dapat dihapus bila diperlukan, yang nyaman untuk perakitan dan penyesuaian busbar utama di lokasi, dan empat sudut atas lemari dilengkapi dengan cincin pengangkatan untuk mengangkat dan pengiriman.
6. Tingkat perlindungan lemari adalah IP30, yang dapat dipilih antara IP30 ~ IP40 sesuai dengan persyaratan situs instalasi pengguna.
3. Kondisi penggunaan (Conditions of Use)
1. Suhu ambien -5 ~ 40 °C. Suhu rata-rata selama 24 jam tidak lebih tinggi dari 35 ° C.
2. Instalasi dalam ruangan dan penggunaan, ketinggian situs penggunaan tidak boleh melebihi 2000m.
3. Kelembaban relatif dari udara sekitar tidak boleh melebihi 50% pada suhu maksimum 40 ° C, dan diizinkan pada suhu yang lebih rendah
Kelembaban relatif yang besar, seperti 20 ° C pada 90%, harus diperhitungkan untuk efek kondensasi sesekali karena perubahan suhu.
4. Kemiringan perangkat dan permukaan vertikal tidak boleh melebihi 5 ° ketika dipasang, dan seluruh set lemari harus relatif datar GBJ232 - 82.
5. Perangkat harus dipasang di tempat di mana tidak ada getaran dan guncangan yang keras, tidak ada debu dan gas konduktif yang menghancurkan insulasi, dan tidak cukup untuk mengkorosi komponen listrik.
6. Ketika pengguna memiliki persyaratan khusus, mereka dapat dinegosiasikan dengan pabrikan untuk menyelesaikannya.
4. Instalasi dan Penggunaan
Setelah produk tiba di lokasi penerima, pertama-tama harus memeriksa apakah kemasannya utuh dan utuh, dan departemen yang relevan harus diberitahu tepat waktu untuk menemukan penyebabnya jika masalah ditemukan.
1. Instalasi produk
Instalasi produk harus dilakukan sesuai dengan diagram instalasi, baja saluran yayasan dan baut disediakan oleh pengguna, dan permukaan sendi pangkuan harus diperbaiki dan diratakan ketika busbar utama dipasang, diperlakukan dengan bersih, dilapisi dengan petroleum jelly netral atau langkah-langkah lainnya, dan kemudian diikat dengan baut.
2. Setelah produk diinstal, item-item berikut perlu diperiksa dan diuji sebelum dioperasikan. a. a. a. a. Periksa apakah cat atas lemari telah jatuh, dan apakah lemari kering dan bersih.
b. b. b. b. Apakah mekanisme operasi komponen listrik fleksibel, tidak boleh ada kemacetan atau kekuatan operasi yang berlebihan.
c. c. Apakah on / off alat listrik utama dapat diandalkan dan akurat, dan apakah on / off kontak tambahan dapat diandalkan dan akurat. d. d. Apakah rasio dan polaritas dari indikator instrumen dan transformer yang benar.
e. e. Apakah koneksi bus baik, dan apakah dukungan isolasi, bagian pemasangan dan aksesoris dipasang dengan kuat dan andal.
f. Apakah kontak tambahan memenuhi persyaratan, apakah spesifikasi inti sekering benar, apakah nilai pengaturan relay memenuhi persyaratan desain, dan apakah tindakan itu akurat.
g. Apakah kontak-kontak dari rangkaian memenuhi persyaratan dari skema listrik. h. Apakah sistem sirkuit perlindungan memenuhi persyaratan-persyaratan.
I. Nilai resistansi isolasi yang diukur dengan meter megaohm 500V tidak boleh kurang dari 1 megaohm.
3. Tindakan pencegahan untuk penggunaan
a. a. a. a. Produk ini adalah lemari distribusi tegangan rendah yang tidak terpasang terhadap dinding, operasi satu sisi (depan), dan pemeliharaan pintu dua sisi. Pintu lemari dan lorong pemeliharaan produk harus dimasukkan atau dibuka oleh profesional yang berkualitas untuk operasi, inspeksi dan pemeliharaan.
b. b. b. b. Setelah pemutus sirkuit udara ditutup dan dibagi berkali-kali, itu akan menyebabkan luka bakar lokal ke kontak utama dan menghasilkan zat karbon, sehingga resistansi kontak meningkat, dan pemutus sirkuit udara harus secara teratur dipelihara dan dirombak sesuai dengan manual instruksinya.
