Kotak distribusi tegangan rendah JXF

1. Bingkai switchgear tegangan rendah JXF adalah struktur gabungan, dan kerangka dasar dirakit dari baja berbentuk C. Semua bagian struktural rak kabinet galvanis, dan terhubung dengan kuat ke rak kabinet dasar dengan sekrup pengunci self-tapping atau baut heksagonal kelas 8,8, ditambah pintu, partisi, braket pemasangan dan unit fungsi busbar yang sesuai dengan perubahan skema untuk merakit kabinet saklar lengkap. Dimensi internal, bagian, dan dimensi kompartemen switchgear semuanya dimodulasi (E = 25mm).

2. Setiap kabinet tipe JXF gabungan switchgear tegangan rendah dibagi menjadi tiga ruangan, yaitu ruang busbar horisontal (di belakang kabinet), ruang laci (di depan kabinet), dan ruang kabel (di bagian bawah kabinet atau di sisi kanan depan kabinet). Ruang-ruang dipisahkan satu sama lain oleh pelat baja atau pelat fungsional plastik tahan api berkekuatan tinggi, dan ada pelat logam dengan lubang ventilasi antara laci atas dan bawah untuk secara efektif mencegah kecelakaan yang disebabkan oleh busur terbang dari elemen saklar atau sirkuit pendek antara bus dan jalur lainnya.

3. Desain struktural switchgear tegangan rendah JXF dapat memenuhi persyaratan berbagai skema saluran inlet dan outlet: masuk dan keluar, masuk dan keluar, masuk dan keluar, dan masuk dan keluar.

4. Desain yang kompak: mengakomodasi unit yang lebih fungsional dalam ruang yang lebih kecil

5. Bagian struktural sangat serbaguna dan fleksibel, dengan E = 25mm sebagai modulus, dan struktur dan unit ekstraksi dapat digabungkan sewenang-wenang untuk memenuhi kebutuhan desain sistem.

6. Bus ini dilindungi oleh papan fungsi plastik tahan api berkekuatan tinggi dan kekuatan isolasi tinggi, yang memiliki kinerja busur anti-salah dan membuat operasi dan pemeliharaan aman dan dapat diandalkan

7. Mekanisme pengikatan mekanis dari berbagai ukuran laci memenuhi peraturan standar, dan ada tiga posisi koneksi, uji dan pemisahan yang jelas, yang aman dan andal.

8. Desain Modul Standar: Ini dapat terdiri dari unit standar seperti perlindungan, operasi, konversi, kontrol, penyesuaian, pengukuran, dan indikasi, dan dapat dirakit sewenang-wenang sesuai dengan persyaratan.

9. Penggunaan plastik rekayasa tahan api berkekuatan tinggi secara efektif memperkuat kinerja perlindungan dan keselamatan.

10. Tingkat tinggi generalisasi, standardisasi, dan perakitan yang mudah. Dengan jaminan kualitas yang andal.

11. Kabinet dapat memilih tingkat perlindungan yang berbeda sesuai dengan persyaratan yang berbeda dari lingkungan kerja.

12. Perlindungan peralatan kontinuitas dan keandalan

1. Ruang lingkup aplikasi (scope of application)

Produk ini cocok untuk digunakan dalam sirkuit dengan frekuensi AC 50HZ dan tegangan operasi 500V dan di bawah. Di bawah persyaratan khusus, tingkat perlindungan dapat mencapai IP5 dengan lubang knock-out, dan jalur inlet multi-pipa dapat memesan pelat lubang terbuka instalasi langsung, dengan arus maksimum hingga 400A, yang sangat cocok untuk pengguna hotel industri dan pertambangan untuk mengukur dan membuat kotak, dan perlindungan cangkang produk adalah IP53.

Produk ini sesuai dengan: IEC60439.1 - 1993 " Peralatan Kontrol Switchgear Tegangan Rendah" GB7251.1 - 2005 " Peralatan Kontrol Switchgear Tegangan Rendah".

2. Model Model Model Model dan Arti

 diagram struktural dari yang JX F □□□/□□ makna dan arti masing-masing bagian dijelaskan, termasuk "JX singkatan dari kotak kontrol yang dipasang di dinding; F untuk jenis pelindung; Kode engsel: 1 - menunjukkan engsel gelap, 2 - menunjukkan engsel terbuka; H - ketinggian kabinet; W - lebar kabinet; D - kedalaman kotak; Metode instalasi: R tersembunyi, M terbuka, W luar ruangan"

JX F adalah □□□/□□

Metode instalasi: R tersembunyi, M terbuka, W luar ruangan

Kedalaman Kabinet (D)

Lebar Kabinet (W)

Ketinggian Kabinet (H)

Kode engsel: 1 - Menunjukkan engsel tersembunyi

2 - menunjukkan engsel yang terbuka

· Menunjukkan jenis protektif

Kotak kontrol yang dipasang di dinding

3. Kondisi Lingkungan untuk Penggunaan

1. Suhu: Suhu udara sekitar tidak melebihi 40 ° C, dan batas bawah suhu udara sekitar adalah -50 ° C.

2. Suhu: Kelembaban relatif udara tidak melebihi 50% pada suhu maksimum 40 °C, dan kelembaban relatif yang lebih tinggi dapat diizinkan pada suhu yang lebih rendah, seperti hingga 90% pada 10 °C.

3. Ketinggian: Ketinggian tempat pemasangan tidak melebihi 2000m.

4. Kategori instalasi: Kelas II.

5. Tingkat polusi: Tingkat 3.

4. Karakteristik struktural

Strukturnya dilas oleh pelat baja tipis, instrumen pengukuran, indikator tombol dan saklar kontrol, dll. Hal ini dapat dipasang di pintu. Peralatan listrik lainnya seperti kontaktor, pemutus daya, blok terminal, dll harus dipasang

Pada rak di dalam kotak. Ada lubang knock-down pada dinding atas dan bawah shell kotak, yang nyaman untuk memasang berbagai spesifikasi pipa listrik dan kabel

5. Parameter teknis utama

6. Bentuk dan ukuran instalasi

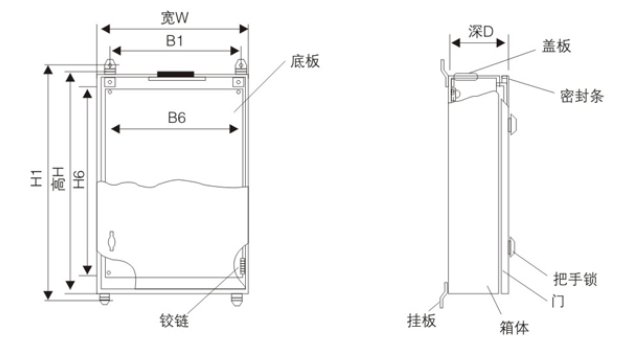

Diagram skematik dari instalasi garis besar

7. Parameter teknis utama
