Kami akan menyajikan kinerja, metode operasi yang aman, dan Parameter teknis kotak distribusi terintegrasi JP luar ruangan (kompensasi\ controlterminal\ pencahayaan)

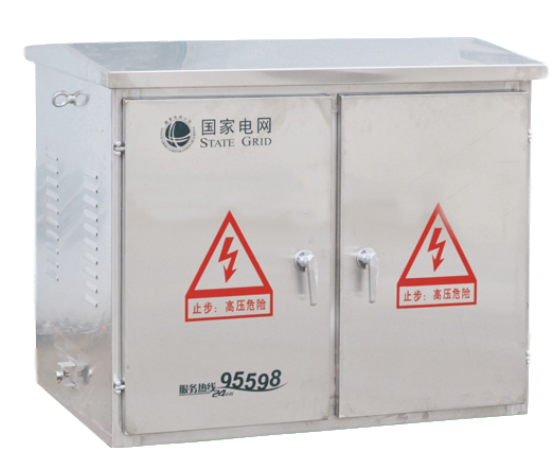

Gambaran Produk:
Kotak distribusi terintegrasi tegangan rendah seri JP luar ruangan adalah jenis baru kotak kontrol terintegrasi yang mengintegrasikan distribusi daya, meteran, perlindungan, kontrol dan kompensasi daya reaktif, yang dirancang sesuai dengan persyaratan konstruksi dan transformasi jaringan listrik dan pengalaman operasi jaringan listrik, sejalan dengan prinsip-prinsip keamanan, ekonomi, kewajaran dan keandalan, dan dapat ditambahkan ke fungsi perlindungan kebocoran sesuai dengan persyaratan pengguna. Produk ini memiliki keunggulan struktur baru, tingkat perlindungan yang wajar, tinggi, instalasi dan commissioning yang nyaman, pemeliharaan dan perombakan. Ini adalah set lengkap peralatan tegangan rendah terminal yang ideal dalam transformasi jaringan listrik saat ini.
1. Ruang lingkup aplikasi (scope of application)
Kotak distribusi terintegrasi seri JP luar ruangan, adalah satu set metering, outlet, kompensasi daya reaktif dan multi-fungsi lainnya dalam satu untuk mencapai perangkat distribusi daya komprehensif luar ruangan, dengan sirkuit pendek, kelebihan beban, tegangan berlebihan, perlindungan kebocoran dan fungsi lainnya, ukuran kecil, penampilan indah, ekonomis dan praktis, dipasang pada tiang listrik trafo di tiang luar ruangan, adalah generasi baru dari produk distribusi daya yang ideal untuk transformasi jaringan listrik perkotaan dan pedesaan.
2. Model dan A:rti
JP - □ / □
Nomor skema sirkuit utama
Kapasitas transformasi (transformer capacity)
Kotak Distribusi Terpadu
3. Kondisi penggunaan normal (normal use conditions)
1. Suhu ambien: -25 °C ~ 40 °C.
2. Kelembaban relatif udara: rata-rata harian tidak lebih dari 90%, dan rata-rata bulanan tidak lebih dari 90%.
3. Ketinggian: tidak lebih dari 2000m.
4. Diinstal di tempat tanpa getaran dan guncangan yang keras, dan tanpa gas korosif.
Catatan: Jika kondisi di atas terlampaui, A:nda dapat bernegosiasi dengan formula saya.
4. Parameter teknis:
Nomor Serial | nama | unit unit | Parameter |
1 | Kapasitas transformasi | KV. V.A: KV. V.A: | 30~400 |
2 | Tegangan operasi yang dinilai | V. V. | A:C400 A:C400 A:C400 |
3 | Tegangan operasi loop tambahan Tegangan operasi loop tambahan | V. V. | A:C220, A:C380 |
4 | Rated frekuensi | Hz. | 50 |
5 | Rated saat ini | A: | ≤630 |
6 | Rated leakage bertindak saat ini | mA: adalah | 30 ~ 300 disesuaikan |
7 | Tingkat perlindungan | IP54 IP54 IP54 |
5. Diagram skema sirkuit utama
Catatan: Saklar pisau atau saklar pisau meleleh, model bisa HD11F, HR5, HR6 dan seri lainnya;
Sekering, model opsional D220, CM1, NS, C45, D247 dan sistem lainnya;
Kontaktor A:C, sinyal opsional CJ20, seri B, CJX2, CJ19 (switching electrofusion) dan seri lainnya;
relay arus kebocoran transformer nol-urutan, model opsional JD, LLJ dan seri lainnya;
Transformator arus, model opsional LM21 - 0,5, LMK - 0,66 dan seri lainnya;
Surge arresters, model adalah opsional FYS, Y3W dan seri lainnya;
Listrik peleburan, model opsional BSMJ, BCMJ dan seri lainnya;
Pengontrol kompensasi otomatis, model opsional JK1, JKG dan seri lainnya;
Jumlah loop kompensasi adalah 1 - 4 kali opsional, dan kapasitas masing-masing waktu adalah 3 - 20Kvar opsional;
Selain itu, sesuai dengan kebutuhan pengguna, perangkat kontrol suhu dan kelembaban dapat dipasang secara opsional di dalam kotak, dan bentuk pengalihan loop kompensasi dapat dipotong dan dipotong sesuai dengan kebutuhan pengguna, seperti pengalihan modul non-kontak dan pencampuran
Switch switching, dll.
6. Diagram skematis dari struktur kotak

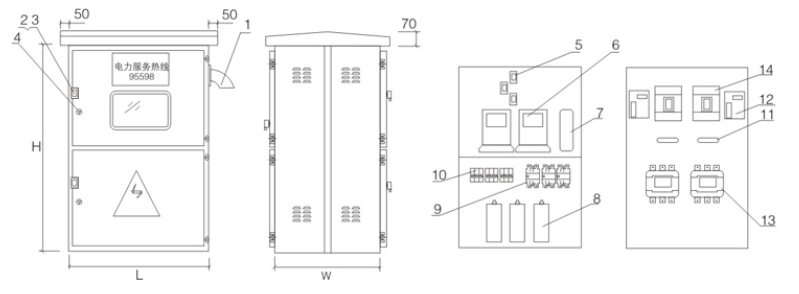

Faktor bentuk kabinet horisontal

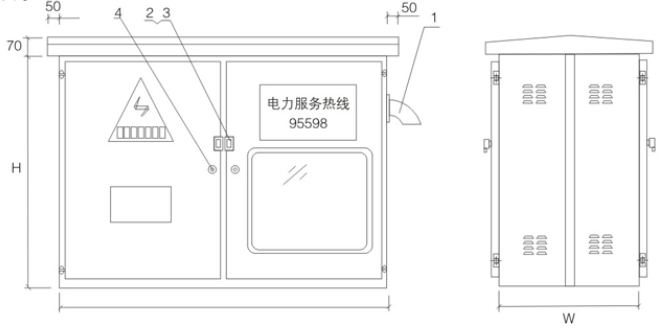

Faktor bentuk kabinet vertikal
1. Kabel masuk melalui pipa 2, kunci pintu (kunci terbuka) 3, kotak hujan kunci pintu 4, kunci pintu (kunci tersembunyi) 5, trafo arus 6, meter 7, kotak persimpangan 8, kapasitor 9, beralih kontaktor menyatu 10, pemutus sirkuit kecil 11, sakelar isolasi 12, trafo urutan nol 13, pemutus sirkuit arus kebocoran 14, kontaktor A:C keluar 15, sakelar udara keluar
