Kami akan mempresentasikan kinerja, metode operasi yang aman, dan parameter teknis dari seri YBDM - 12 yang terpasang di bawah tanah
Seri gardu kotak bawah tanah YBDM - 12 (disebut sebagai transformator kotak bawah tanah) baru berdasarkan penelitian dan diskusi penuh tentang konstruksi dan manajemen perkotaan modern.
Sebuah generasi baru dari transduser kotak dikembangkan. Tubuh utamanya sebagian atau sepenuhnya terkubur di bawah tanah, menempati sedikit atau bahkan tidak ada tanah, dan efek visual sangat baik, yang secara efektif memecahkan penggunaan perkotaan.
Kontradiksi antara geotense dan psoriasis perkotaan adalah harmonis dan bersatu dengan lingkungan sekitarnya, dan sangat dihormati oleh mayoritas ahli dan pengguna. The underground box gardu station mengacu pada kotak transformator
Satu set lengkap perangkat pembangkit listrik semuanya dipasang di dalam kotak yang disegel sepenuhnya dan seluruhnya tidak dikendalikan di bawah permukaan tanah, dan itu dan gardu kotak di tanah, peralatan internal
Ini sama, dan tegangan input 10KV yang sama dikurangi menjadi tegangan distribusi 400 / 220Vi melalui trafo dan kemudian dikirim ke titik beban, yang dapat digunakan untuk sistem distribusi jaringan cincin.
Hal ini juga dapat digunakan sebagai gardu untuk pasokan listrik di akhir jaringan listrik radial. Jenis yang terkubur sepenuhnya ini juga dikenal sebagai gardu bawah tanah, dan kotaknya memiliki kemampuan anti-korosi yang sangat baik dan energi kompresif.
kekuatan, dan memiliki ketegangan mutlak.
Pengejaran "kebaruan" dan "keindahan" untuk mencerminkan perlindungan lingkungan dari fasilitas listrik perkotaan modern adalah tren konstruksi dan pengembangan listrik saat ini, dan juga merupakan cerminan dari satu
Sebuah simbol penting dari modernisasi dan peradaban kota ini. Perusahaan kami bertujuan untuk menciptakan peralatan daya kelas satu, mempercantik lingkungan perkotaan, dan melayani masyarakat, dan secara aktif berusaha untuk memecahkan masalah
Dalam pemasangan dan pemeliharaan peralatan listrik bekas, seperti jalur overhead ke dalam proyek tanah, erosi semprotan garam topan pantai, visi lingkungan dan banyak kesulitan, pengenalan dan penyerapan pengembangan teknologi canggih asing
Produk gardu seri non-logam bawah tanah yang terkubur yang ramah lingkungan. produk gardu seri bawah tanah yang terkubur.
2. Gambaran keseluruhan
Model dan A:rti:
Y B DM □ / 0.4 □
- Rated Kapasitas transformasi kVA:
- Rated tegangan kV pada sisi tegangan rendah
└── Tegangan yang dinilai pada sisi tegangan tinggi kV, 12, 40,5
- - - Instalasi Metode pemasangan, DM - Bawah Tanah
└──Kotak gardu
- - - pra-instal
2.2 Kondisi penggunaan (Conditions of Use):
Kondisi penggunaan normal (normal use conditions)
a) Ketinggian
Ketinggian tidak melebihi 1000m
b) Suhu ambien
Suhu maksimum 40 ° C
Suhu Minimum -30 °C
c) Kelembaban relatif
Pada suhu 25 ° C, kelembaban relatif udara tidak melebihi 95%, dan rata-rata bulanan tidak melebihi 90%.
Lingkungan instalasi
Lingkungan pemasangan harus bebas dari gerakan kotoran yang jelas, bahan peledak, gas korosif dan debu. Situs instalasi harus bebas dari getaran dan guncangan yang keras dan tidak dapat ditempatkan di tempat-tempat yang rendah.
Syarat-syarat Penggunaan Khusus
Selain kondisi penggunaan normal di atas, kondisi penggunaan lainnya harus sesuai dengan ketentuan GB1094.1, GB / T 11022, GB / T14048.1 dan GB7251.1.
Parameter teknis utama:
Nomor Serial | Item-item | unit unit | Unit tegangan tinggi (high voltage unit unit) | Transformator (transformator) | Ruang tekanan rendah (low pressure chamber) | |
Load switch Load switch | Fuse adalah | |||||
1 | Rated voltage (voltage tegangan) | kV | 12 | 10/0.4 | 0.4 | |
2 | Rated saat ini | A: | 630 | 12-125 | 300-2500 | |
3 | Nilai frekuensi daya menahan tegangan tegangan | kV | 42/48 | 35 | 2.5 | |
4 | Rated lightning impact resistance (Ketahanan benturan petir) | kV | 75/85 | 75 | 8 | |
5 | Rated Breaking Current (Rasa Pemutus) | kA: | 20 | 31.5 | ||
6 | Rated short-circuit penutupan arus | kA: | 50 | |||
7 | Rated peak tahan saat ini | kA: | 50 | |||
8 | Rated untuk jangka pendek menahan arus | kA: | 20 | |||
9 | Kapasitas yang dinilai | kVA: | ≤1600 | |||
10 | Tingkat kebisingan | dB | <55 | |||
11 | Tingkat perlindungan | Kamar Tegangan Tinggi (High Voltage Chamber) IP33 IP33 IP33, Kamar Transformasi Transformasi IP23, Kamar tegangan rendah (low voltage chamber) IP33 IP33 IP33 | ||||
Karakteristik struktural dari transformator kotak yang terkubur sepenuhnya
Struktur Struktur

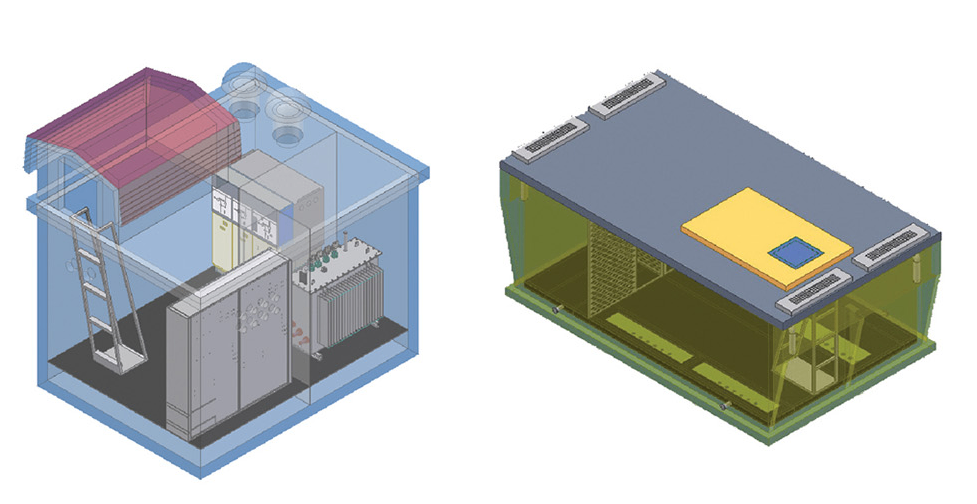

Struktur Transformator (transformator) kotak yang terkubur sepenuhnya ditunjukkan pada Gambar 2.
FIG. 2 Diagram skematik struktur transformator kotak yang terkubur sepenuhnya
3.2 Karakteristik struktural
Satu set lengkap perangkat dari gardu yang terkubur sepenuhnya semua dipasang di dalam kotak yang disegel sepenuhnya, dan bagian tubuh kotak adalah ruang saklar tegangan tinggi, ruang trafo,
Switchgear tegangan rendah. Switchgear tegangan rendah. Switchgear tegangan rendah. Setiap kamar dilengkapi dengan perangkat pencahayaan, dengan saklar pengunci, perangkat ventilasi paksa, kontrol suhu, pemanas dan peralatan lainnya.
Semua peralatan di atas diatur di bawah permukaan tanah, dan peralatan internalnya sama dengan gardu tanah konvensional, yang semuanya didukung oleh tegangan input 10kV
Trafo dikurangi menjadi tegangan distribusi 400 / 220V dan kemudian dikirim ke titik beban, dan teknologi kunci dari gardu yang terkubur sepenuhnya ini adalah penyegelan dan pencegahan kotak
Resistensi terhadap pembusukan dan tekanan, khususnya:
1. Kotak dari bawah ke dinding harus direndam di tanah selama 50 tahun tanpa sedikit korosi;
2. Ini harus menahan tekanan tanah dan tekanan air tanah dan perendaman, sementara dinding tetap utuh;
3. Semua titik penyegelan seperti lorong peralatan, pintu masuk dan keluar personil, dan pintu masuk kabel harus dapat menahan tekanan osmotik air tanah, dan tidak ada noda air di dalam
Jaga bagian dalam dinding tetap kering dan bebas dari kelembaban.
Selain memenuhi persyaratan dasar di atas, YBDM sepenuhnya terkubur pra-instal garduan juga memiliki tiga fungsi utama::
1. A:da dua saluran pasokan air di salah satu ujung kotak sempit, dan pada hari hujan, air hujan dapat dengan cepat dibuang ke selokan melalui tangki pasokan air tanpa memasuki gardu yang telah dipasang sebelumnya.
2. Selain pengeringan pada hari hujan, palung penghubung juga merupakan saluran udara untuk sirkulasi dan ventilasi di dalam kotak, dan udara memasuki kotak melalui saluran udara untuk membentuk pertukaran
menjaga suhu dan kelembaban di dalam kotak seimbang, sehingga kenaikan suhu dan penurunan trafo;
3. Setelah ada banjir yang terjadi sekali dalam 50 tahun atau 100 tahun, air tanah naik dan menyebabkan saluran pembuangan mengalir kembali, dan perangkat ventilasi akan otomatis.
Matikan, mengisolasi bagian dalam dan luar kotak, dan terus mengoperasikan gardu yang telah dipasang tanpa mempengaruhi peralatan.
Saat ini, gardu di beberapa kota di negara kita sebagian besar didirikan di ruang bawah tanah gedung bertingkat tinggi, dan begitu mereka menghadapi banjir besar, mereka pada dasarnya tenggelam, dan sebagian besar peralatan rusak dan tidak berguna setelah air surut. sebagai
Penggunaan gardu yang terkubur sepenuhnya sebagai perangkat distribusi daya dapat menghindari peralatan yang direndam oleh banjir, dan penggunaan gardu yang terkubur sepenuhnya memiliki lebih banyak keuntungan seperti yang dijelaskan di bawah ini
Dot Dot Dot Dot:
1. Hal ini dapat sangat menghemat penggunaan lahan, tidak perlu akuisisi lahan dan konstruksi sipil, dan menghemat investasi infrastruktur.
2. Tidak ada rintangan di tanah, yang tidak mempengaruhi lingkungan, dan tidak mempengaruhi visi dan pandangan orang.
3. Seluruh jenis terkubur yang dipasang di rumput dan sabuk hijau juga dapat dirancang dengan beberapa dekorasi dekoratif di tanah, seperti patung, batu, dll; Jika A:nda harus berada di alun-alun atau jalan yang besar
Di sisi jalan, jika tidak ada rintangan di tanah (termasuk saluran ventilasi), gardu jenis persegi yang telah dipasang dapat digunakan. Ini pre-installed gardu stasi vent
Tidak dapat mengekspos pesawat darat.
4. Peralatan distribusi daya dari gardu yang terkubur sepenuhnya diatur di bawah tanah, yang aman dan andal.
5. Tanah tidak terpengaruh oleh kebisingan dari transformator.
6. Karena tanah yang relatif dingin, kenaikan suhu trafo relatif stabil selama operasi.
7. Ruang internal gardu yang terkubur sepenuhnya relatif luas, dan operasi pemeliharaan tidak akan mengganggu tanah dan tidak akan menghambat lingkungan sekitarnya.
