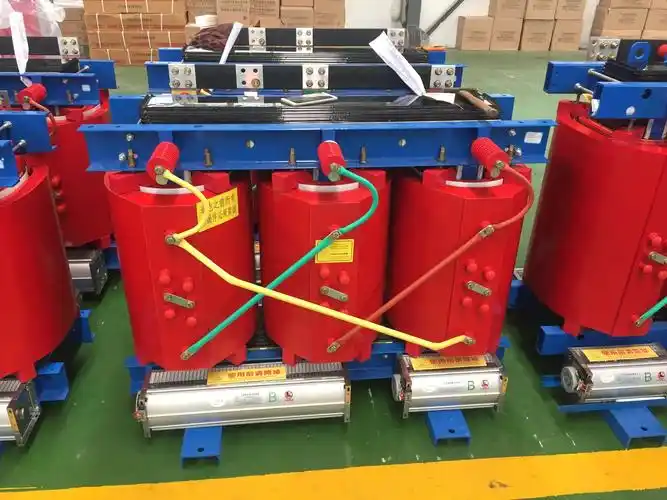

Kami akan menyajikan kinerja, metode operasi yang aman, dan parameter teknis dari transformator: SC(B) 12 \ 14 transformator jenis kering
1. Kondisi lingkungan penggunaan produk
Suhu sekitar 1.1: batas atas 40 °C, batas bawah-25 °C (dalam ruangan);
1.2 ketinggian tidak melebihi 1000m;
1.3 kelembaban relatif: rata-rata harian tidak lebih besar dari 95%, dan rata-rata bulanan tidak lebih dari 90%;
1.4 intensitas gempa bumi tidak melebihi 8 derajat;
1.5 tidak ada api, bahaya ledakan, polusi serius, korosi kimia dan tempat getaran keras.
2. data teknis utama transformers:
Untuk lebih jelasnya bisa merujuk pada laporan inspeksi produk
3. Pemeriksaan sebelum menggunakan transformator
3.1 Setelah transportasi jarak jauh, trafo harus diperiksa apakah isolasi antara sekrup kuk, penjepit dan inti baik, apakah inti multi-titik grounded, apakah pengikat longgar, apakah jarak isolasi antara masing-masing bagian konduktor memenuhi persyaratan, dan apakah kawat timah rusak.
3.2 transformer harus diperiksa apakah semua data memenuhi persyaratan sebelum dimasukkan ke dalam operasi.
4. Transformator adalah transformator. operation
Persiapan 4.1 sebelum operasi transformator:
Sebelum trafo dioperasikan, periksa data papan nama dan apakah tegangan papan nama dan tegangan garis cocok; Periksa apakah perangkat grounding trafo baik; Apakah isolasi trafo memenuhi syarat, dll., Setelah memeriksa bahwa segala sesuatu memenuhi persyaratan, transformator dapat dioperasikan.
4.2 Operating Standards:
(1)Kenaikan suhu yang diizinkan: Ketika transformer berjalan, dalam kondisi normal, tidak boleh melebihi suhu yang diizinkan oleh bahan isolasi. (See"Laporan Inspeksi Produk" untuk kelas insulasi)
(2)Beban yang diijinkan: Ketika trafo berada di bawah beban, ia memanas karena kehilangan tembaga dan kehilangan besi, semakin besar beban, semakin banyak panas, semakin tinggi kenaikan suhu, ketika beban trafo cukup besar, trafo dapat melebihi kenaikan suhu yang diizinkan, sehingga mudah untuk merusak isolasi, untuk alasan ini, operasi trafo, ada beban kontinu dan stabil yang diizinkan, yaitu, Ketika trafo berjalan, umumnya diperlukan untuk tidak melebihi nilai yang ditentukan dalam papan nama.
(3)Perubahan tegangan yang diperbolehkan: Tegangan yang diterapkan pada trafo selama operasi dapat sama dengan atau kurang dari tegangan pengenal trafo, karena super jenuh inti trafo setelah magnetisasi, bahkan jika tegangan berlebih kecil diterapkan pada trafo, itu akan menyebabkan peningkatan besar dalam induksi magnetik yang tidak merata. Semakin besar induksi magnetik dalam trafo, semakin tinggi harmonik tegangan, semakin besar arus tanpa beban, semakin tinggi arus tanpa beban, semakin tajam distorsi bentuk gelombang tegangan, yang sangat berbahaya untuk trafo tegangan yang lebih tinggi Menurut di atas, ditentukan bahwa tegangan yang diterapkan dari trafo umumnya tidak boleh melebihi 105% dari nilai nominal konektor keran, dan arus di sisi sekunder trafo tidak boleh lebih besar dari nilai nominal.
(4)Nilai yang diizinkan dari resistensi isolasi: Umumnya menggunakan 1000 - 2500 volt megaohm meter untuk mengukur nilai resistensi isolasi. Metode dasar untuk mengukur keadaan isolasi trafo adalah dengan membandingkan nilai resistensi isolasi yang diukur selama operasi dengan data asli yang ditentukan sebelum operasi. Ketika mengukur, di bawah kondisi kelembaban lingkungan yang sama, jika terisolasi
Sebuah tetesan tajam dalam ketahanan hingga 50% atau kurang dari nilai awal dianggap tidak cocok.
5. Pemeliharaan, pemeriksaan, dan analisis kesalahan Transformator adalah transformator.
Pemeliharaan transformer 5.1
Beban trafo harus dipantau sesuai dengan ammeter, voltmeter, dll. Transformator yang dipasang di gardu tempat sering ada personel yang bertugas harus memantau operasi trafo sesuai dengan instrumen pada panel kontrol dan membacanya setiap jam.
Ketika meter tidak berada di ruang kontrol, harus dicatat setidaknya dua kali per shift. Selain itu, penyesuaian beban juga harus dilakukan. Untuk transformator distribusi, beban tiga fase mereka harus diukur pada beban yang besar, dan jika ketidakseimbangan ditemukan, itu harus didistribusikan kembali.
Selain pemantauan beban, kenaikan suhu juga harus dimonitor. Termometer yang dipasang pada switchboard juga harus dicatat setidaknya dua kali per shift.
Inspeksi 5.2 Transformator adalah transformator.:
(1) waktu inspeksi: substasiun dengan personel tepercaya harus memeriksa transformator setidaknya sekali sehari.
(2) Inspection content:
Inspeksi Eksternal: apakah sifat audio trafo "dendung" keras dan apakah ada nada baru; apakah ada fenomena abnormal pada kabel dan busbar; kenaikan suhu trafo, dll.
5.3 analisis kesalahan Transformator adalah transformator.
(1)Pengurangan insulasi: Selama operasi trafo, seringkali ada fenomena pengurangan insulasi. Fitur paling dasar dari pengurangan isolasi adalah bahwa ketahanan isolasi berkurang, mengakibatkan peningkatan arus kebocoran, pembangkit panas yang serius, dan peningkatan suhu selama operasi, yang selanjutnya mempromosikan penuaan isolasi. atau terus, konsekuensinya sangat serius, dan salah satu alasan untuk penurunan insulasi adalah kelembaban insulasi; Alasan kedua adalah penuaan insulasi.
(2)Kenaikan suhu yang berlebihan: Simbol yang paling jelas dari kenaikan suhu yang berlebihan adalah bahwa pointer ammeter melebihi batas yang telah ditentukan, transformator memanas, dan dalam kasus yang parah, perangkat pelindung bertindak dan memotong sirkuit. Alasan-alasan kenaikan suhu tinggi adalah::
aArus yang berlebihan, beban yang berlebihan, melebihi batas yang diizinkan dari trafo: Y / Y0 - 12 terhubung trafo, overheating juga akan terjadi ketika beban tiga fase tidak seimbang. Transformator dapat terputus, seperti ketika kabel ke bagian luar.
Jika fase rusak, akan ada sirkulasi melalui belitan bagian dalam, dan overload lokal akan terjadi. Baut penjepit dari trafo longgar (masalah ini rentan terhadap ketika trafo bergetar). Resistansi magnetik meningkat, beban reaktif meningkat, dan arus berlebih terjadi ketika beban daya yang sama juga hadir. Koneksi terbalik dari belitan menyebabkan potensi yang tidak mencukupi selama operasi, sehingga arus berlebih, dan arus berlebih juga akan terjadi ketika trafo dimuat.
B ventilasi yang buruk: debu pada permukaan transformator, memblokir saluran udara, meningkatkan suhu sekitar, dll.
C kerusakan Internal pada transformator, seperti kerusakan gulungan, hubungan pendek, dll.
(3)Suara yang tidak normal: Ketika trafo berjalan normal, ia memancarkan suara dengungan yang terus menerus dan simetris, dan suara masing-masing jenis trafo berbeda, dan trafo keras, dan suaranya akan keras. Beberapa inti trafo tidak terhuyung-huyung, tetapi pertama-tama ditumpuk menjadi satu bagian dan kemudian ditekan dengan baut, sehingga suara sangat keras selama operasi, tetapi suara ini tidak berubah setiap kali, yang tidak berdampak pada operasi normal. Ketika suara meningkat selama operasi, salah satunya adalah untuk memeriksa apakah tegangan yang diterapkan terlalu tinggi, dan yang lainnya adalah untuk memeriksa apakah inti terlalu longgar, jika terlalu longgar, itu harus dijepit.
Ketika trafo membuat suara "derit", itu berarti bahwa ada kilatan, dan bagian yang tajam dari bagian logam dari trafo harus diperiksa untuk melihat apakah itu membosankan.
Ketika transformator memiliki suara "bip", itu berarti ada kerusakan sintetis, yang mungkin terjadi antara koil atau inti dan penjepit.
(4)Perangkat transformer otomatis tersandung: Pada saat ini, periksa apakah ada sirkuit pendek, kelebihan beban dan kesalahan garis sekunder di luar, jika penyebab kesalahan tidak eksternal, ketahanan isolasi perlu diperiksa.
(5)Gunakan metode pengujian untuk memeriksa kesalahan: Banyak kesalahan tidak dapat dinilai dengan benar oleh inspeksi intuitif eksternal, seperti sirkuit pendek antar giliran, pelepasan atau kerusakan kumparan internal, kerusakan isolasi kumparan internal dan eksternal, dll., yang harus dikombinasikan dengan inspeksi visual untuk pengukuran uji agar dapat dengan cepat dan akurat menilai sifat dan lokasi kesalahan (lihat Tabel 1 untuk rincian). Analisis kesalahan transformer ditunjukkan pada Tabel 2.
Tabel 1: barang uji dan metode untuk pemeriksaan kesalahan transformator
Pilot project | Test results | Causes of failure | Inspection method |
Pengukuran resistansi isolasi (Dengan 1000-2500 volt megohm meter) coil - coil / coil - ground | Resistensi insulasi (insulation resistance) is zero | Ada jamur penetrasi antara gulungan ke tanah atau gulungan | Membongkar untuk memeriksa gulungan dan isolasi |
coil interval And every time I intervene insulating electricity Obstacles are not equal | Itu bisa menjadi bushing yang rusak | Periksa ketahanan isolasi setiap fase menyebabkan tanah | |
No-load test | Kerugian tanpa beban dan nilai saat ini sangat besar | Sekrup inti atau sekrup kuk memiliki sirkuit pendek antara inti besi dan inti besi, dan pelat grounding dipasang dengan tidak benar, yang merupakan sirkuit pendek. Sirkuit pendek antara turn | Periksa situasi grounding dan sirkuit pendek di antara belokan, gunakan meter megaohm 1000 volt, ukur ketahanan isolasi sekrup besi, periksa kondisi isolasi penjepit, ketika fase pertama menjadi sirkuit pendek, ukur PAC / PAB = PAC4PBC ≤ 25%, Jika ini tidak sesuai, hal tersebut menunjukkan adanya hubungan pendek di antara putaran |
Kerugian tanpa muatan sangat besar | Isolasi yang buruk antara serpihan besi | Tegangan DC, metode arus, dan ketahanan insulasi film cat antara potongan-potongan diukur | |
No-load current is large | Jahitan inti besi dirakit dengan buruk baja silikon dan jumlahnya tidak cukup | Meneliti jahitan inti dan mengukur silang inti | |
Short circuit test | Impedansi tegangan sangat besar | Suku cadang tersambung dengan buruk | Pengukuran resistan DC bersegmen |
Kehilangan hubungan arus pendek terlalu besar | Ada jeda dalam kawat paralel, dan transpositionnya salah; Kurangi kawat lintas bagian | Sirkuit pendek tegangan rendah, ketika Y tegangan tinggi berkabel, masing-masing di AB, BC, tekanan ujung kawat CA, tiga tes sirkuit pendek, masing-masing Hasil pengukuran dianalisis dan dibandingkan, dan ketika jantan tegangan tinggi berkabel, sebaiknya pendek menjadi satu fase | |
Pengukuran Grup koneksi kumparan | Results The same company Sambungan tidak konsisten | Salah satu kumparan dalam koil fase adalah di arah berlawanan | Metode pengukuran Grup koneksi digunakan untuk mengetahui bagian yang salah dari kumparan |
Tabel 2: analisis kesalahan transformator
fault | phenomenon | Causes of failure | Inspection method |
1. Iron core part | |||
Insulasi antara keripik besi rusak | Kehilangan muatan kosong meningkat | Insulasi antara CIP besi sudah penuaan dan ada kerusakan internal | Untuk Pemeriksaan visual, ketahanan isolasi antara barangnya dapat diukur dengan tegangan DC dan metode arus |
Sirkuit pendek lokal dari inti besi dan mencair sebagian dari inti besi | Signal loop action | Kerusakan isolasi sekrup yoke inti; Ada bagian logam yang salah arus pendek chip besi dan kerusakan antar bagian Serius; Metode pembumian yang salah merupakan hubungan singkat | Untuk Pemeriksaan visual, ketahanan isolasi antara barangnya dapat diukur dengan tegangan DC dan metode arus |
The ground plate breaks | Ketika tegangan naik, sedikit pengeluaran suara mungkin terjadi di dalam | Check the grounding tab | |
Abnormal loud noise | 1. Potongan yang hilang atau beberapa bagian dalam laminasi inti besi 2. Terdapat ujung bebas yang tidak dijepit di jalur udara inti atau di bawah penjepit 3. Pengencang inti longgar | 1. patch atau menarik potongan harus memastikan bahwa inti menempel 2. Pasang dan tekan ujung gratis dengan isolasi 3. Periksa pengencang dan kencangkan | |
2. Coil | |||
Hubungan pendek antara putaran | 1. Arus utama sedikit lebih tinggi 2. Ketahanan DC setiap fase tidak seimbang 3. Ketika kesalahan serius, tindakan perlindungan diferensial, seperti perangkat perlindungan arus berlebih yang dipasang dalam uji catu daya, tidak berfungsi. | 1. Karena kerusakan alami, pembuangan panas yang buruk, atau kelebihan beban jangka panjang, isolasi antar putaran menjadi penuaan. 2. Karena sirkuit pendek atau kesalahan lain dari transformator, koil bergetar dan mengubah bentuk, dan merusak isolasi antara putaran 3. Cacat tidak ditemukan selama lilitan gulungan | 1. Visual inspection 2. Measure DC resistance |
The coil is broken | Sebuah busur terjadi pada kawat yang rusak | Timbal rusak karena koneksi yang buruk atau tegangan sirkuit pendek; Pengelasan internal kawat buruk, dan sirkuit pendek antara belokan menyebabkan kawat membakar. | Jika kumparan adalah koneksi segitiga, Anda dapat menggunakan ammeter untuk memeriksa arus fase kumparan atau mengukur resistansi DC, dan jika kumparan adalah koneksi bintang, Anda dapat menggunakan meter megaohm 1000 volt untuk memeriksanya. |
Ground breakdown | 1. Isolasi utama retak, rusak atau rusak karena penuaan. 2. Ada puing-puing jatuh di dalam koil. 3. Overvoltage action. 4. Koil cacat dan rusak ketika hubungan pendek dilakukan. | 1. Gunakan pengukur megaohm untuk mengukur ketahanan isolasi kumparan ke tanah 2. Visual inspection | |
