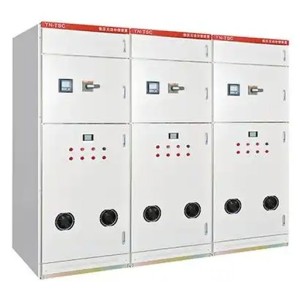

Kompensasi daya reaktif tegangan rendah tipe GGJ

Kabinet komprehensif distribusi tegangan rendah tipe GGJ adalah jenis baru kabinet komprehensif distribusi daya reaktif yang dirancang sesuai dengan prinsip-prinsip keamanan, ekonomi, rasionalitas dan keandalan. Sangat cocok untuk jaringan perkotaan, transformasi grid pedesaan, perusahaan industri dan pertambangan, penerangan lampu jalan, komunitas perumahan, dll. dalam sistem distribusi AC 50Hz dan tegangan 380V, dengan distribusi daya, kontrol, perlindungan, kompensasi daya reaktif, pengukuran daya dan multi-fungsi lainnya, kotak distribusi komprehensif luar ruangan baru dengan distribusi daya, kontrol, perlindungan, kompensasi daya reaktif, pengukuran daya dan fungsi lainnya, dan dapat menambahkan fungsi perlindungan kebocoran sesuai dengan kebutuhan pengguna. Produk ini memiliki keunggulan struktur baru, struktur yang wajar, tingkat perlindungan yang tinggi, pemasangan dan commissioning yang nyaman, pemeliharaan dan perombakan. Produk ini sesuai dengan GB7251.1 - 1997, GB / T15576 - 2008, dan telah lulus sertifikasi 3C, yang merupakan peralatan lengkap tegangan rendah yang ideal dalam transformasi jaringan listrik saat ini.

Model Produk dan Maknanya

G-AC kabinet distribusi tegangan rendah, G pemasangan tetap komponen listrik, kabel tetap, kapasitor j-elektrostatik.

Kabinet terintegrasi distribusi daya reaktif seri GGJ luar ruangan cocok untuk distribusi daya, metering, perlindungan dan kompensasi otomatis daya reaktif pada tingkat tegangan 0,4kV.

2. Fitur Produk

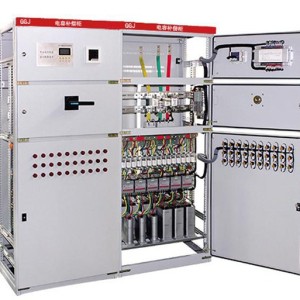

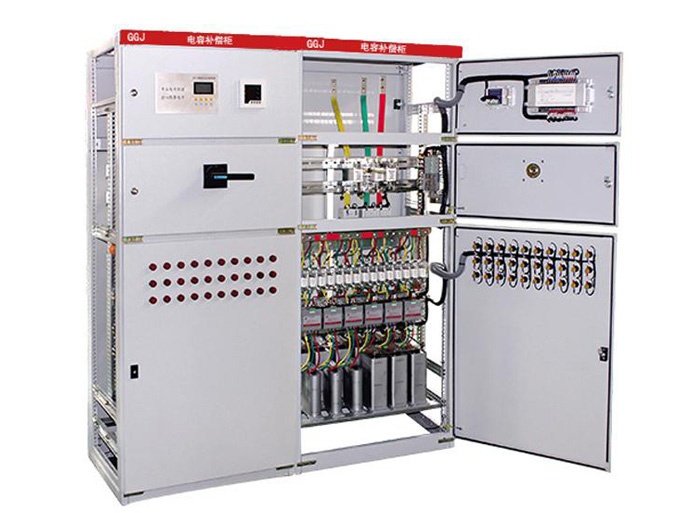

Kabinet kompensasi daya reaktif tegangan rendah seri GGJ terdiri dari kabinet, sakelar isolasi, sekering, kontaktor kapasitor switching, relay overload termal, kapasitor daya dan pengontrol kompensasi daya reaktif cerdas, dll., Kabinet adalah struktur yang tertutup.

3. Kinerja Utama

1. Respon cepat dan tepat waktu, efek kompensasi baik, pekerjaan yang andal, dan pelindung kebocoran juga dapat ditambahkan sesuai dengan kebutuhan pengguna.

2. Fungsi perlindungan: tegangan berlebih, kelebihan beban, tegangan bawah, arus pendek, dan fungsi lainnya

3. mode operasi: memiliki dua mode kerja: operasi otomatis dan operasi manual.

4. Hal ini dapat meningkatkan faktor daya kisi daya ke lebih dari 0.95

4. Kondisi operasi

1. Suhu sekitar: -20 °C ~ 50 °C

2. Kelembaban relatif udara: ≤ 90% (suhu sekitar relatif adalah 20 °C ~ 25 °C)

3. Ketinggian: tidak lebih dari 2500m

4. Kondisi Lingkungan: cocok untuk instalasi dalam ruangan (di dalam kotak), tidak cocok untuk kebakaran, bahaya ledakan, polusi serius, korosi kimia

Dan tempat di mana getaran kekerasan terjadi.

5. Posisi instalasi: kemiringan tegak lurus ke tanah tidak boleh melebihi 5 °

5. Parameter teknis:

1. Tegangan terukur: 380V

2. Frekuensi terukur: 50Hz

3. Metode Kompensasi: kompensasi tiga fase dan kompensasi fase tunggal gabungan.

4. Kapasitas Kompensasi: 60kvar ~ 390kvar.

5. Metode Kompensasi: peralihan siklik, peralihan kode, sakelar otomatis kontrol kabur.

6. Kontrol kuantitas fisik: daya reaktif atau arus reaktif

7. Waktu respons tercepat: ≤ 20ms

6. Instalasi dan laminating

1. Periksa sebelum pemasangan

Periksa apakah peralatan utuh, apakah informasi acak dan aksesoris lengkap, dan hubungi produsen tepat waktu jika Anda menemukan masalah.

2. Inspeksi dan eksperimen sebelum dinyalakan

Setelah produk dipasang, item berikut perlu diperiksa dan diuji sebelum dimasukkan ke dalam operasi.

1) periksa apakah Kabinet kering dan bersih.

2) apakah mekanisme operasi komponen listrik fleksibel, harus tidak Ada kerumitan atau tenaga operasi yang berlebihan.

3) Apakah on/off dari komponen listrik utama dapat diandalkan dan akurat, dan apakah on/off dari kontak bantu dapat diandalkan dan akurat.

4) apakah rasio dan polaritas dari instrumen menunjukkan dan transformator sudah benar.

5) apakah koneksi bus baik, dan apakah insulasi mendukung, komponen pemasangan, dan aksesori kuat dan dapat diandalkan.

6)Resistensi isolasi tidak boleh kurang dari 10 megaohm ketika diukur dengan meter megaohm 500 volt, dan perangkat elektronik, kapasitor dan perangkat yang mengkonsumsi arus seperti kumparan harus diputus saat browsing.

3. debugging daya nyala

Debugging pengontrol kompensasi daya reaktif otomatis

Kontroler telah disesuaikan sesuai dengan standar yang relevan untuk input, ambang batas pemotongan, waktu penundaan, dan ambang batas tegangan berlebih, dan jika perlu disesuaikan kembali, silakan sesuaikan sesuai dengan instruksi untuk kontroler kompensasi daya reaktif otomatis.

7. Pengamanan untuk penggunaan dan pemeliharaan

1) pengoperasian, pemeliharaan, dan pemeriksaan produk harus dilakukan oleh tenaga listrik yang memenuhi syarat.

2) selama pemeliharaan, catu daya harus terputus terlebih dahulu, dan kemudian diperbaiki setelah kapasitor kompensasi terisi.

3) melakukan perbaikan biasa.

5)Jika saklar utama kotak distribusi terintegrasi memilih saklar pisau, saklar pisau harus dibagi dan ditutup dalam kasus tidak ada beban untuk memastikan keselamatan pribadi.

6)Jika pengguna memilih kotak distribusi yang komprehensif dengan perangkat kompensasi daya reaktif, pengontrol kompensasi daya reaktif otomatis dalam produk harus dioperasikan dan diperiksa secara ketat sesuai dengan manual instruksi.

8. Bentuk dan ukuran instalasi
