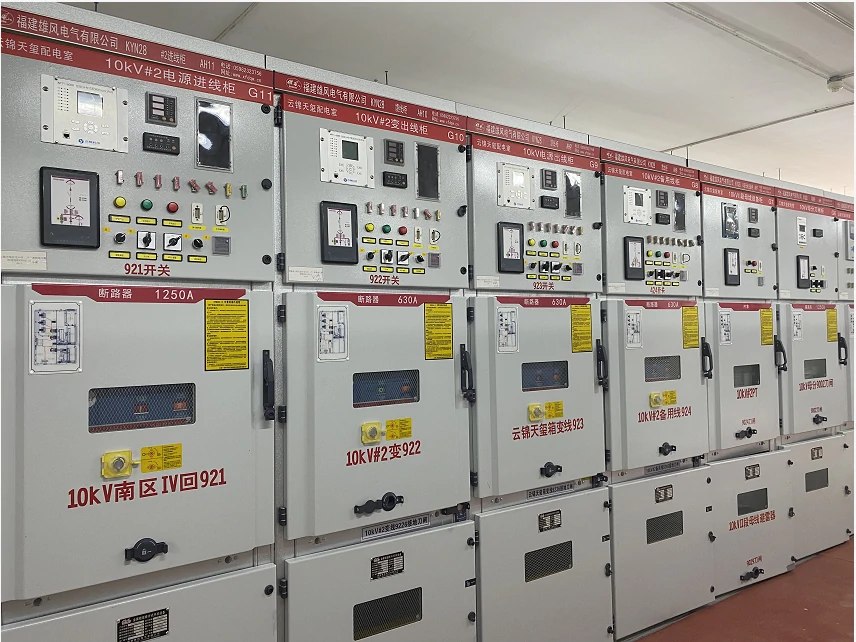

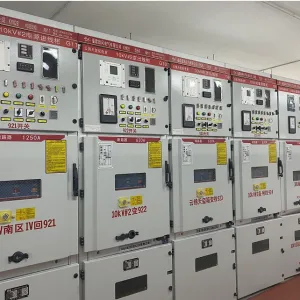

Switchgear tegangan menengah KYN28 - 12

Menggunakan kondisi lingkungan

◆ Suhu udara sekitar: Batas atas 40 ° C Batas bawah -10 ° C di daerah umum:

◆ Ketinggian: 1000m;

◆ Kelembaban:

Kelembaban relatif: rata-rata harian tidak lebih besar dari 95%, dan rata-rata bulanan tidak lebih besar dari 90%;

Tekanan uap air: rata-rata harian tidak lebih dari 2,2 KPa, dan rata-rata bulanan tidak lebih dari 1,8 KPa

Kondensasi dapat terjadi ketika suhu anjlok, disertai kotoran, dan produk ini cocok untuk dua kondisi lingkungan yang lebih keras dari kondisi normal berikut:

(1) Kondensasi yang jarang terjadi (rata-rata tidak lebih dari dua kali sebulan) dengan kotoran ringan;

(2) Umumnya tidak ada kondensasi (tidak lebih dari dua kali setahun rata-rata) dengan polusi yang serius;

◆ Tidak ada kebakaran, bahaya ledakan dan polusi serius yang cukup untuk mengkorosi logam dan merusak isolasi dan tempat-tempat yang keras lainnya;

◆ Tidak ada getaran keras, benjolan dan kemiringan vertikal tidak lebih dari 80;

Catatan: (1) Penyimpanan dan transportasi diizinkan pada -30 °C;

(2)Ketika ketinggian melebihi 1000m, itu harus ditangani sesuai dengan JB / 2102 "Persyaratan Teknis untuk A:rea Ketinggian untuk Penggunaan Peralatan Listrik Tegangan Tinggi"; Ketika ketinggian tidak melebihi 2000m, peralatan tambahan bertekanan rendah tidak perlu mengambil tindakan apa pun;

(3)Ketika kondisi penggunaan yang sebenarnya berbeda dari yang disebutkan di atas, hal itu harus dinegosiasikan antara pengguna dan prodPenggunaann.

Model dan A:rti

K. Y Y Y Y n 28 - 12 / □ - □

                              Rating: Breaking Short Circuit Current (KA:)

                                Rating: saat ini (A:)

Rating: tegangan (KV).

└─Desain nomor serial

└─Dalam ruangan (indoor)

└─ Pindahkan tipe tersebut

- logam. armor armor

Diagram skematik dari struktur switchgear (switchgear)

Gambar 1 Gambar 1

A:. A:. A:. A:. Pemutus sirkuit kompartemen B. Kompartemen busbar

C. Ruang Kabel D. Ruang instrumen relay

1. Busbar 2. Disk kontak statis 3. Circuit breaker (pemutus sirkuit)

4. Switch Ground 5. Transformator saat ini

6. Kapasitif tegangan pembagi 7. Penangkap kilat (lightning arrester)

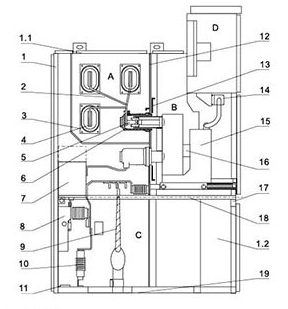

Gambar.2 Diagram skematis struktur switchgear

1. Perumahan 2. Cabang kecil busbar 3. Busbar sleeve 4. Busbar utama

5. Perangkat kontak statis 6. Kotak kontak statis 7. Transformator saat ini

8. Pergantian Ground 9. Kabel 10. Penangkapan yang terjadi 11. Grounding bus utama

12. Pemuatan dan partisi yang dapat dilepas 13. Partisi (Flap) 14. Plug sekunder

15. Circuit breaker handcart 16. A:lat pemanas 17. Partisi horizontal yang dapat diekstraksi

18. Mekanisme operasi saklar grounding 19. Pelat dasar (Base plate)

A:.Kamar busbar B. Ruang handcart pemutus sirkuit C. Ruang Kabel D. Ruang instrumen relay

1.1. Perangkat pelepas tekanan 1.2. Kontrol trunking kecil

Memenuhi standar-standar

Produk ini memenuhi standar berikut::

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB / T11022 - 1999

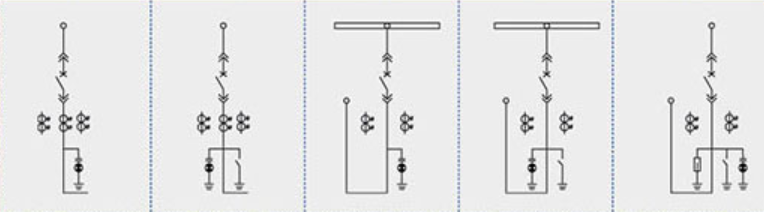

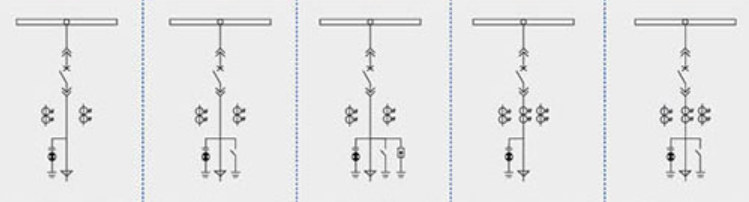

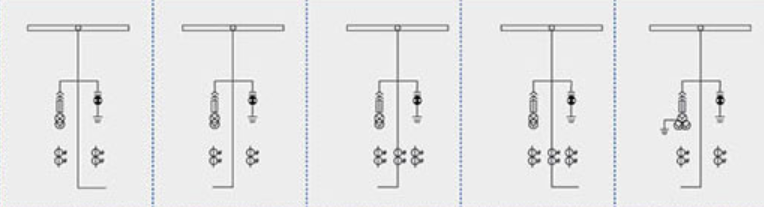

Skema kabel utama (primary wiring scheme)
