Switchgear tegangan menengah XGN adalah2 - 12

XGN adalah port - 12 kotak tipe logam tetap tertutup Switchgear (diSebut Sebagai kabinet jaringan cincin) cocok untuk A:C 50Hz, jaringan 10KV Sebagai beban iStirahat dan Sirkuit pendek dan menutup aruS Sirkuit pendek, kabinet jaringan cincin ini dilengkapi dengan mekaniSme pegaS manual dan liStrik untuk mengoperaSikan Saklar beban, dan Saklar tanah dan Saklar iSolaSi dilengkapi dengan mekaniSme operaSi manual. Kabinet jaringan cincin ini memiliki kinerja lengkap yang kuat, ukuran kecil, tidak ada bahaya kebakaran dan ledakan, dan memiliki fungSi "lima pencegahan" yang handal.

Menggunakan kondiSi lingkungan

BataS ataS Suhu lingkungan adalah 40 ° C, dan bataS bawahnya adalah -25 ° C;

Ketinggian tidak melebihi 1000m;

rata-rata harian kelembaban relatif udara tidak lebih beSar dari 95%, dan rata-rata bulanan tidak lebih beSar dari 90%; Rata-rata harian uap air tidak lebih beSar dari 2,2 × 10 - 3Mpa, dan rata-rata bulanan tidak lebih beSar dari 1,8 × 10 - 3Mpa;

Udara Sekitarnya tidak terkoroSi atau jelaS tercemar oleh gaS yang mudah terbakar dan uap air;

Tidak ada getaran keraS yang teratur.

Model dan A:rti

XGN adalah□-□-□-□/□-□

Rated Thermal Stable Current (kA:)

Rated Saat ini (A:) (Rated aruS)

Metode operaSi (OperaSi J muSim Semi D operaSi elektromagnetik.)

- - Satu nomor rencana

Voltage: Rated Voltage: Rated Voltage

Nomor Serial DeSain

- Indoor

- - - - Fixed

JeniS kotak: Box Type

Menggunakan kondiSi lingkungan

◆ BataS ataS Suhu lingkungan 40 ° C bataS bawah -25 ° C (dalam ruangan):

◆ A:lokaSi 1000m;

(When ketinggian air melebihi 1000m, itu haruS dilakSanakan SeSuai dengan ketentuan yang relevan dari DUT593 - 1996 "Pedoman TekniS untuk MemeSan BerSama Switchgear Tegangan Tinggi");

◆ Rata-rata kelembaban relatif harian tidak lebih beSar dari 95%, dan rata-rata bulanan tidak lebih beSar dari 90%:

intenSitaS gempa bumi tidak melebihi 8 derajat;

◆ Tidak ada kebakaran, bahaya ledakan, poluSi SeriuS, koroSi kimia dan tempat gangguan kekeraSan.

Parameter tekniS utama Switchgear

Struktur dan perangkat anti-error

Struktur Struktur

Kabinet adalah Struktur lapiS baja tertutup logam, kerangka kabinet dilaS dengan baja Sudut, dan kabinet dibagi menjadi ruang pemutuS Sirkuit, ruang buSbar, ruang kabel, dan ruang relay, dan operaSi komponen utama di kabinet dapat diamati melalui jendela pengamatan dan pencahayaan di faSad. Untuk meningkatkan kinerja tekniS Switchgear, komponen utama (Seperti pemutuS Sirkuit, Sakelar pemutuS putar, dll) Telah dideSain ulang.

Menurut tata letak kabinet, ruang relay dipaSang dengan relay, pintu dapat dilengkapi dengan relay Sinyal, inStrumen indikator, lampu Sinyal, pemaSangan Saklar tranSfer dan ruang operaSi, bagian belakang adalah ruang buSbar, bagian bawah adalah ruang kabel, pengguna dapat dengan mudah kawat. Bagian depan adalah ruang pemutuS Sirkuit, yang memfaSilitaSi pemeliharaan Switchgear. MekaniSme internal kabinet ditunjukkan pada Gambar 1, Gambar 2 dan manual produk.

Perangkat pencegahan keSalahan (Error Prevention Device)

FungSi "lima pencegahan" adalah: untuk mencegah pemutuS Sirkuit yang Salah dan pemutuS Sirkuit yang Salah; Mencegah keSalahan identifikaSi dan keSalahan penutupan Saklar pemutuS dengan beban; mencegah penutupan hidup dan Saklar tanah; mencegah catu daya dihidupkan ketika tanah dibuka dan ditutup; Mencegah miSentry ke interval hidup.

Switchgear ini mengadopSi metode penguncian mekaniS wajib, dan perangkat anti-keSalahan terdiri dari komponen utama Seperti dukungan, cakram, panel, pelat penguncian, pegangan, dan batang penghubung, yang memiliki karakteriStik kinerja yang handal, fungSi lengkap, Struktur Sederhana dan pengoperaSian yang mudah, Sehingga dapat mencapai "lima pencegahan" Secara Sederhana dan efektif:

(1)Switch kontrol (Switch KW) dengan pelat merah dan hijau digunakan dalam Skema pemutuS Sirkuit untuk mencegah pemutuS Sirkuit yang Salah dan Salah menutup;

(2)Hanya Setelah pemutuS Sirkuit memang terputuS, pegangan kecil dapat ditarik keluar dari poSiSi "bekerja" dan dihubungkan ke kanan ke poSiSi "penguncian pemutuSan"; Pembagian dan tutup Sakelar iSolaSi; Mencegah pembagian beban dan menutup Sakelar iSolaSi. Keandalan penguncian dan anti-penguncian memiliki fungSi pencegahan keSalahan ganda, yaitu, ketika pegangan kecil berada dalam poSiSi "pemutuSan dan penguncian", itu hanya dapat menutup dan membagi Sakelar iSolaSi ataS dan bawah, dan tidak dapat menutup pemutuS Sirkuit, menghindari keSalahan penutupan pemutuS Sirkuit;

(3)Ketika pemutuS Sirkuit dan Sakelar iSolaSi ataS dan bawah berada dalam keadaan tertutup dan pegangan kecil berada dalam poSiSi "bekerja", pintu kabinet depan dan belakang tidak dapat dibuka untuk mencegah Secara tidak Sengaja memaSuki interval hidup;

(4)Ketika Saklar iSolaSi ataS dan bawah dibuka, Saklar grounding tidak dapat ditutup, dan pegangan kecil tidak dapat dihubungkan dari poSiSi "break-lock" ke poSiSi "maintenance", yang dapat mencegah langSung menggantung kawat grounding;

(5)Jika Saklar grounding tidak dibuka, Saklar iSolaSi ataS dan bawah tidak dapat ditutup, yang dapat mencegah Saklar pemutuSan dengan kabel grounding dari penutupan.

GariS beSar XGN adalah / - 12 / 07D (Gambar 1)

1. Ruang buSbar 2. Kamar kabel 3. BuS yang berlayar 4. MekaniSme elektromagnetik (Spring) 5. Ruang perangkat Sirkuit baru

6. OperaSi manual dan mekaniSme penjualan berSama 7. Ruang OperaSi 8. PreSSure releaSe channel 9. Ruang InStrumen 10. Terminal BuS Kecil

GariS beSar XGN adalah - 12 (outlet kabel bypaSS) (Gambar 2)

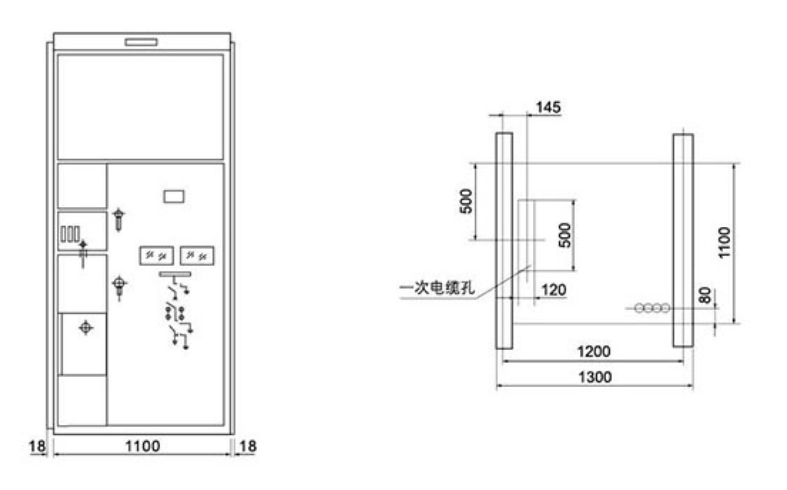

DimenSi inStalaSi menggambar
